Гидроклапаны предохранительные МКПВ-10/3 Т2(3)Р1(2,3), МКПВ-20/3 Т2(3)Р1(2,3), МКПВ-32/3 Т2(3)Р1(2,3)
|
.jpg)
Клапан МКПВ-10(20,32)
|
— Клапаны предохранительные МКПВ-10/3-Т, МКПВ-20/3-Т, МКПВ-32/3-Т трубного монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.
— Область применения гидроклапанов МКПВ-*/3Т* трубного монтажа: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
— Основные характеристики гидроклапана МКПВ-10/3Т*, МКПВ-20/3Т*, МКПВ-32/3Т*: гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сантистокс при температуре от +10 до +70 °С; вид присоединения - трубный монтаж.
— Следует отметить, что если речь идёт о предохранительных клапанах с электромагнитной разгрузкой, то ремонт данного клапана может обойтись только лишь заменой электромагнитного управляющего элемента - электромагнитной катушки.
— Предохранительные клапаны давления непрямого действия МКПВ также существуют и в стыковом исполнении (монтаж на плиту).

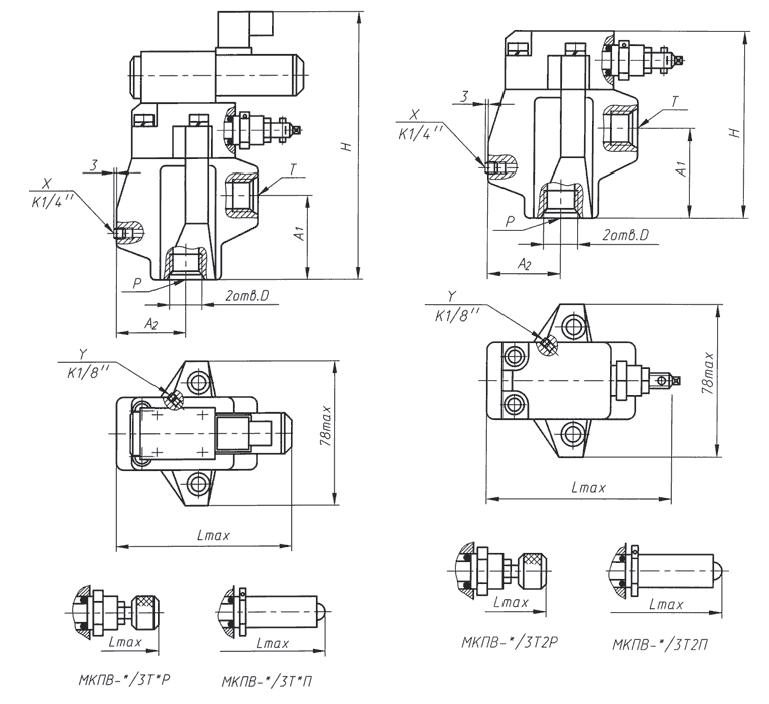

— Ниже показаны габаритные и присоединительные размеры, варианты исполнений по управлению предохранительным клапаном непрямого действия МКПВ трубного монтажа с электромагнитной разгрузкой (МКПВ-*/3Т3Р*) и без неё (МКПВ-*/3Т2Р*). |
Габаритные и присоединительные размеры клапанов МКПВ-10, МКПВ-20, МКПВ-32
| Шифр |
H не более |
Lmax |
A1±12/2 |
A2±12/2 |
D7H |
| Гидроклапан МКПВ 10/3T2В * |
123 |
146,2 |
55,5 |
51 |
M27x2 |
| Гидроклапан МКПВ 10/3T2Р * |
152,5 |
| Гидроклапан МКПВ 10/3T2П * |
157,5 |
| Гидроклапан МКПВ 10/3T2К * |
184,5 |
| Гидроклапан МКПВ 20/3T2В * |
131 |
138,5 |
63 |
43 |
M33x2 |
| Гидроклапан МКПВ 20/3T2Р * |
144,5 |
| Гидроклапан МКПВ 20/3T2П * |
149,5 |
| Гидроклапан МКПВ 20/3T2К * |
176,5 |
| Гидроклапан МКПВ 32/3T2В * |
134 |
148,5 |
56 |
53 |
M46x2 |
| Гидроклапан МКПВ 32/3T2Р * |
154,5 |
| Гидроклапан МКПВ 32/3T2Р * |
159,5 |
| Гидроклапан МКПВ 32/3T2К * |
186,5 |
Габаритные и присоединительные размеры клапанов МКПВ-10/3Т3, МКПВ-20/3Т3, МКПВ-32/3Т3
 |
| Шифр |
H не более |
Lmax |
A1±12/2 |
A2±12/2 |
D7H |
| Гидроклапан МКПВ 10/3T3В * |
190 |
166 |
55,5 |
51 |
M27x2 |
| Гидроклапан МКПВ 10/3T3Р * |
166 |
| Гидроклапан МКПВ 10/3T3П * |
166 |
| Гидроклапан МКПВ 10/3T3К * |
184,5 |
| Гидроклапан МКПВ 20/3T3В * |
206 |
158 |
63 |
43 |
M33x2 |
| Гидроклапан МКПВ 20/3T3Р * |
158 |
| Гидроклапан МКПВ 20/3T3П * |
158 |
| Гидроклапан МКПВ 20/3T3К * |
176,5 |
| Гидроклапан МКПВ 32/3T3В * |
209 |
168 |
56 |
53 |
M46x2 |
| Гидроклапан МКПВ 32/3T3Р * |
168 |
| Гидроклапан МКПВ 32/3T3Р * |
168 |
| Гидроклапан МКПВ 32/3T3К * |
186,5 |
| Гидроклапан МКПВ 10/3T4В * |
189 |
166 |
55,5 |
51 |
M27x2 |
| Гидроклапан МКПВ 10/3T4Р * |
166 |
| Гидроклапан МКПВ 10/3T4П * |
166 |
| Гидроклапан МКПВ 10/3T4К * |
184,5 |
| Гидроклапан МКПВ 20/3T4В * |
206 |
158 |
63 |
43 |
M33x2 |
| Гидроклапан МКПВ 20/3T4Р * |
158 |
| Гидроклапан МКПВ 20/3T4П * |
158 |
| Гидроклапан МКПВ 20/3T4К * |
176,5 |
| Гидроклапан МКПВ 32/3T4В * |
209 |
168 |
56 |
53 |
M46x2 |
| Гидроклапан МКПВ 32/3T4Р * |
168 |
| Гидроклапан МКПВ 32/3T4Р * |
168 |
| Гидроклапан МКПВ 32/3T4К * |
186,5 |
Гидравлические схемы клапанов давления МКПВ трубного монтажа
| Номер схемы |
Обозначение клапана |
Условное обозначение |
Функция клапана |
| 2 |
МКПВ-10/3Т2Р,
МКПВ-10/3Т2Р1,
МКПВ-10/3Т2Р2,
МКПВ-10/3Т2Р3
МКПВ-20/3Т2Р,
МКПВ-20/3Т2Р1,
МКПВ-20/3Т2Р2,
МКПВ-20/3Т2Р3
МКПВ-32/3Т2Р,
МКПВ--32/3Т2Р1,
МКПВ-32/3Т2Р2,
МКПВ-32/3Т2Р3 |
.gif) |
Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией |
| 3 |
МКПВ-10/3Т3Р,
МКПВ-10/3Т3Р1,
МКПВ-10/3Т3Р2,
МКПВ-10/3Т3Р3
МКПВ-20/3Т3Р,
МКПВ-20/3Т3Р1,
МКПВ-20/3Т3Р2,
МКПВ-20/3Т3Р3
МКПВ-32/3Т3Р,
МКПВ-32/3Т3Р1,
МКПВ-32/3Т3Р2,
МКПВ-32/3Т3Р3 |
.gif) |
Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом |
| 4 |
МКПВ-10/3Т4Р,
МКПВ-10/3Т4Р1,
МКПВ-10/3Т4Р2,
МКПВ-10/3Т4Р3
МКПВ-20/3Т4Р,
МКПВ-20/3Т4Р1,
МКПВ-20/3Т4Р2,
МКПВ-20/3Т4Р3
МКПВ-32/3Т4Р,
МКПВ-32/3Т4Р1,
МКПВ-32/3Т4Р2,
МКПВ-32/3Т4Р1 |
.gif) |
Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом |
Основные параметры гидроклапана МКПВ трубного монтажа
| Обозначение ( + устаревшее наименование) |
Ду, мм |
Номинальное давление, МПа |
Диапазон регулировки, МПа |
Номинальный расход, л/мин |
Вид управления разгрузкой |
Масса, кг |
| Клапан МКПВ10/3Т2Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Дистанционное гидравлическое управление разгрузкой |
3,45 |
| Клапан МКПВ10/3Т2Р1 (аналог 10-10-1-11) |
10,0 |
0,5-12,5 |
| Клапан МКПВ10/3Т2Р2 (аналог 10-20-1-11) |
20,0 |
2,0-25,0 |
| Клапан МКПВ10/3Т2Р3 (аналог 10-32-1-11) |
32,0 |
5,0-35,0 |
| Клапан МКПВ20/3Т2Р |
20 |
6,3 |
0,3-0,7 |
160,0 |
4,15 |
| Клапан МКПВ20/3Т2Р1 (аналог 20-10-1-11) |
10,0 |
0,5-12,5 |
| Клапан МКПВ20/3Т2Р2 (аналог 20-20-1-11) |
20,0 |
2,0-25,0 |
| Клапан МКПВ20/3Т2Р3 (аналог 20-32-1-11) |
32,0 |
5,0-35,0 |
| Клапан МКПВ32/3Т2Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 |
| Клапан МКПВ32/3Т2Р1 (аналог 32-10-1-11) |
10,0 |
0,5-12,5 |
| Клапан МКПВ32/3Т2Р2 (аналог 32-20-1-11) |
20,0 |
2,0-25,0 |
| Клапан МКПВ32/3Т2Р3 (аналог 32-32-1-11) |
32,0 |
5,0-35,0 |
| Клапан МКПВ10/3Т3Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Электромагнитное управление разгрузкой, нормально разгруженный |
3,45 |
| Клапан МКПВ10/3Т3Р1 (аналог 10-10-1-133(-131,-132)) |
10,0 |
0,5-12,5 |
| Клапан МКПВ10/3Т3Р2 (аналог 10-20-1-133(-131,-132)) |
20,0 |
2,0-25,0 |
| Клапан МКПВ10/3Т3Р3 (аналог 10-32-1-133(-131,-132)) |
32,0 |
5,0-35,0 |
| Клапан МКПВ20/3Т3Р |
20 |
6,3 |
0,3-0,7 |
160,0 |
4,15 |
| Клапан МКПВ20/3Т3Р1 (аналог 20-10-1-133(-131,-132)) |
10,0 |
0,5-12,5 |
| Клапан МКПВ20/3Т3Р2 (аналог 20-20-1-133(-131,-132)) |
20,0 |
2,0-25,0 |
| Клапан МКПВ20/3Т3Р3 (аналог 20-32-1-133(-131,-132)) |
32,0 |
5,0-35,0 |
| Клапан МКПВ32/3Т3Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 |
| Клапан МКПВ32/3Т3Р1 (аналог 32-10-1-133(-131,-132)) |
10,0 |
0,5-12,5 |
| Клапан МКПВ32/3Т3Р2 (аналог 32-20-1-133(-131,-132)) |
20,0 |
2,0-25,0 |
| Клапан МКПВ32/3Т3Р3 (аналог 32-32-1-133(-131,-132)) |
32,0 |
5,0-35,0 |
| Клапан МКПВ10/3Т4Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Электромагнитное управление разгрузкой, нормально нагруженный |
3,45 |
| Клапан МКПВ10/3Т4Р1 |
10,0 |
0,5-12,5 |
| Клапан МКПВ10/3Т4Р2 |
20,0 |
2,0-25,0 |
| Клапан МКПВ10/3Т4Р3 |
32,0 |
5,0-35,0 |
| Клапан МКПВ20/3Т4Р |
20 |
6,3 |
0,3-0,7 |
160,0 |
4,15 |
| Клапан МКПВ20/3Т4Р1 |
10,0 |
0,5-12,5 |
| Клапан МКПВ20/3Т4Р2 |
20,0 |
2,0-25,0 |
| Клапан МКПВ20/3Т3Р3 |
32,0 |
5,0-35,0 |
| Клапан МКПВ32/3Т4Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 |
| Клапан МКПВ32/3Т4Р1 |
10,0 |
0,5-12,5 |
| Клапан МКПВ32/3Т4Р2 |
20,0 |
2,0-25,0 |
| Клапан МКПВ32/3Т4Р3 |
32,0 |
5,0-35,0 |

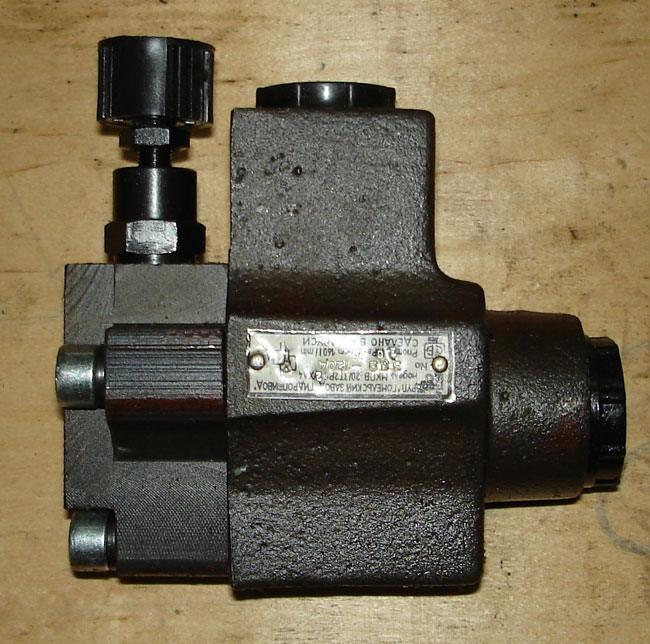

Гидроклапан предохранительный МКПВ 10/3Т2Р2
.jpg) |
Основные параметры клапана МКПВ-10/3Т2Р2 УХЛ4:
— номинальное давление настройки 20 МПа;
— расход рабочей жидкости 80 л/мин;
— диапазон регулирования давления 0,5-22,5 МПа;
— вид управления разгрузкой - дистанционное гидравлическое управление разгрузкой;
— вес не более 3 кг.
|
Гидроклапан предохранительный МКПВ 32/3Т2Р3
.jpg) |
Основные параметры клапана МКПВ-32/3Т2Р3 УХЛ4:
— номинальное давление настройки 32 МПа;
— расход рабочей жидкости 320 л/мин;
— диапазон регулирования давления 1,5-35,5 МПа;
— вид управления разгрузкой - дистанционное гидравлическое управление разгрузкой;
— вес не более 11 кг.
|
Пример условного обозначения гидроклапана предохранительного трубного монтажа, электромагнитное управление разгрузкой, нормально разгруженный, с диаметром условного прохода 20 мм, с номинальным рабочим давлением 10 МПа, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 160 л/мин, для районов с умеренным и холодным климатом:
Гидроклапан предохранительный МКПВ-20/3Т3Р1 УХЛ4;
то же, но только с Ду=32 мм и расходом 320 л/мин:
Гидроклапан предохранительный МКПВ-32/3Т3Р1 УХЛ4.
|
