Продукция / Насосы пластинчатые регулируемые НПлР 20, 50, 80, 125 /16(6,3)

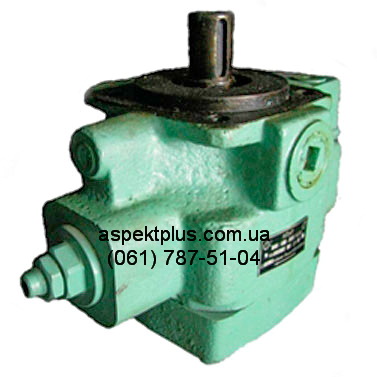

Пластинчатые регулируемые насосы НПлР-20/6,3(16), НПлР-50/6,3(16), НПлР-80/6,3(16), НПлР-125/6,3(16)

Насосы пластинчатые НПлР 20/6,3 НПлР 20/16 НПлР 50/6,3 НПлР 50/16 НПлР 80/6,3 НПлР 80/16 УХЛ4 регулируемые

Насосы пластинчатые НПлР 20/6,3 НПлР 20/16 НПлР 50/6,3 НПлР 50/16 НПлР 80/6,3 НПлР 80/16 НПлР 125/6,3 НПлР 125/16 УХЛ4 регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача.

Насосы НПлР-20(50,80,125)/16(6,3) обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Настройка клапана регулятора давления механическая. Предусмотрено механическое изменение рабочего объема для уменьшения величины номинальной подачи. Насосы выпускаются в исполнениях по давлению 6,3 МПа и 16 МПа. Частота вращения 1450 об/мин, направление вращения правое (по часовой стрелке со стороны привода)

Особенности насосов регулируемых НПлР:
- привод насоса - через упругую муфту;
- допуск соосности осей - не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения - правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии < 0,5 м/с;
- тонкость фильтрации масла не хуже 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке.

Для защиты от перегрузки в напорной линии должен устанавливаться предохранительный клапан; при этом необходимо следить, чтобы давление настройки клапана было выше давления настройки регулятора насоса на 0,7... 1 МПа во избежание больших потерь мощности. Перед первым пуском в насос необходимо залить масло (пуск сухого насоса без масла категорически запрещается), а также ослабить настройку предохранительного клапана (р < 0,5 МПа).

Характеристики насосов НПлР

Модель насоса	НПлР-20/6,3	НПлР-20//16	НПлР-50/6,3	НПлР-50/16	НПлР-80/6,3	НПлР-80/16	НПлР-125/6,3	НПлР-125/16	НПлР-125/12,5
Номинальный рабочий объём см³	20	20	50	50	80	80	125	125	125
Номинальная подача, л/мин	26,5	24	68,5	63,5	107	97	172,5	152	160
Номинальное давление на выходе, МПа	6,3	16	6,3	16	6,3	16	6,3	16	12,5
Масса насоса, кг	23,5	23,5	42,8	42,8	56	56	98	98	98
Направление вращения	По часовой стрелке
Нагрузки на валу	Радиальные и осевые нагрузки недопустимы
Рекомендуемая вязкость	23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
Класс чистоты жидкости	ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
Температура жидкости	+70º C
Положение в пространстве	Любое

Характеристики сдвоенных насосов НПлР

Модель насоса	НПлР 20/16 + НПлР 20/16	НПлР 50/16 + НПлР 20/16	НПлР 50/16 + НПлР 50/16	НПлР 80/16 + НПлР 20/16	НПлР 80/16 + НПлР 50/16	НПлР 80/16 + НПлР 80/16	НПлР 125/16 + НПлР 20/16	НПлР 125/16 + НПлР 50/16	НПлР 125/16 + НПлР 80/16
Номинальный рабочий объём см³	20 + 20	50 + 20	50 + 50	80 + 20	80 + 50	80 + 80	125 + 20	125 + 50	125 + 80
Номинальная подача, л/мин	24,0+24,0	63,5+24,0	63,5+63,5	97,0+24,0	97,0+63,5	97,0+97,0	152,0+24,0	152,0+63,5	152,0+97,0
Номинальное давление на выходе, МПа	16	16	16	16	16	16	16	16	16
Масса насоса, кг	57	76,3	95,6	89,5	108,8	122	131,5	150,8	164
Направление вращения	По часовой стрелке
Нагрузки на валу	Радиальные и осевые нагрузки недопустимы
Рекомендуемая вязкость	23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум
Класс чистоты жидкости	ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75)
Температура жидкости	+70º C
Положение в пространстве	Любое

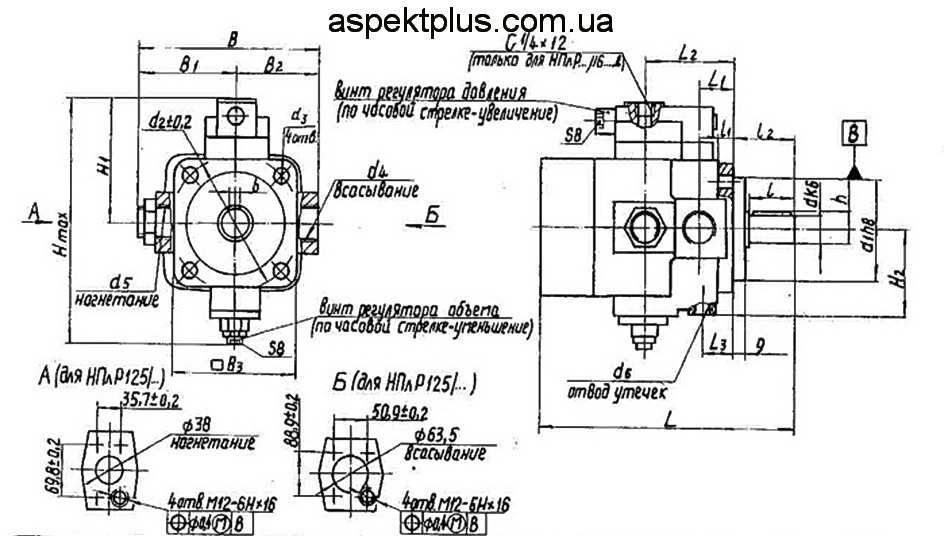

Присоединительные размеры пластинчатых насосов НПлР

Таблица размеров (в мм)

Типоразмер	B	B₁	B₂	b	H	H₁	H₂	H₃	h	L	L₁	L₂	L₃	l	l₁	l₂	d₁	d₂	d₃	d₄	d₅	d₆
НПлР 20/16	182	99	79	8	280	120	151	100	31	215	28	17	28	100	125	12	100	125	12	G1	G1/2	G3/8
НПлР 50/16	221	115	92	10	335	150	172	77	41	282	36	17,5	38	125	160	14	125	160	14	G1 1/2	G1	G3/8
НПлР 80/16	237	123	104	10	351	180	184	108	41	289	43	33	38	160	200	18	160	200	18	G1 1/2	G1 1/4	G1/2
НПлР 125/16	275	130	118	14	465	230	252	156	53,5	376	57	39	50	200	250	22	200	250	22	вид Е	вид А	G1

Структура условного обозначения

НПл

УХЛ4

УХЛ4 = климатическое исполнение и категория размещения.

Максимальное рабочее давление:
6,3 = 6,3 МПа;
12,5 = 12 МПа;
16 = 16 МПа.

Рабочий объём:
20 = 20 см³;
50 = 50 см³;
80 = 80 см³;
125 = 125 см³.

Р = регулируемый.

НПл = пластинчатый насос.

Гидросхема
Гидросхема насосов пластинчатых регулируемых НПлР

Насос НПлР 125/16

Насос пластинчатый НПлР 125/16

Основные параметры насоса пластинчатого регулируемого НПлР 125/16 УХЛ4:
— номинальное давление на выходе 16 МПа;
— расход рабочей жидкости 152 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 38,5 кВт;
— вес не более 98 кг.

Насос НПлР 80/16

Насос пластинчатый НПлР 80/16

Основные параметры насоса пластинчатого регулируемого НПлР 80/16 УХЛ4:
— номинальное давление на выходе 16 МПа;
— расход рабочей жидкости 97 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 19,5 кВт;
— вес не более 56 кг.

Насос НПлР 50/16

Насос пластинчатый НПлР 50/16

Основные параметры насоса пластинчатого регулируемого НПлР 50/16 УХЛ4:
— номинальное давление на выходе 16 МПа;
— расход рабочей жидкости 63,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 17,5 кВт;
— вес не более 43 кг.

Насос НПлР 50/6,3

Насос пластинчатый НПлР 50/6,3

Основные параметры насоса пластинчатого регулируемого НПлР 50/6,3 УХЛ4 (аналог гидронасос Г12-54АМ):
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 68,5 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 14,5 кВт;
— вес не более 43 кг.

Насос НПлР 80/6,3

Насос пластинчатый НПлР 80/6,3

Насос пластинчатый регулируемый НПлР 80/6,3

Основные параметры насоса пластинчатого регулируемого НПлР 80/6,3 УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 107 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 19,5 кВт;
— вес не более 56 кг.

Насос НПлР 20/16

Насос пластинчатый НПлР 20/16

Насос пластинчатый регулируемый НПлР 20/16

Основные параметры насоса пластинчатого регулируемого НПлР 20/16 УХЛ4:
— номинальное давление на выходе 16 МПа;
— расход рабочей жидкости 24 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 8,5 кВт;
— вес не более 23,5 кг.

Насос НПлР 20/6,3

Насос пластинчатый НПлР 20/6,3

Насос пластинчатый регулируемый НПлР 20/6,3

Основные параметры насоса пластинчатого регулируемого НПлР 20/6,3 УХЛ4 (аналог гидронасос Г12-53АМ):
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 26,55 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 7,5 кВт;
— вес не более 23,5 кг.

Пример условного обозначения при заказе насоса пластинчатого регулируемого с номинальным рабочим объёмом 50 см³ и с номинальным рабочим давлением 16 МПа:

Насос НПлР 50/16.
