Насосы шестеренные (агрегаты) БГ11 22, БГ11 22А, БГ11 23А, БГ11 23, БГ11 24, БГ11 24А, БГ11 25, БГ11 25А УХЛ4с рабочим объемом 100 см³ и правым направлением вращения вала применяются для нагнетания рабочей жидкости (технических масел или иных смазочных жидкостей с кинематической вязкостью 17-400 сантистокс) при номинальном давлении 2,5 МПа (25 кгс/см²) при температуре рабочей жидкости +10...+60 °C, не ведущей к коррозии рабочих элементов конструкции насосного агрегата.
Допускается применение насосов БГ11-22(23,25,24)А в гидравлических системах, а также для перекачивания других, нейтральных к материалу насоса, жидкостей, обладающих смазывающей способностью. Номинальная тонкость фильтрации рабочей жидкости для насоса (агрегата) БГ11-25 составляет 40 мкм. Насосные агрегаты БГ11-2могут комплектоваться электродвигателями во взрывобезопасном исполнении.
Параметры агрегатов насосных БГ11-2
Наименование параметра
Нормы для типоразмеров
БГ11-21А
БГ11-21
БГ11-22А
БГ11-22
БГ11-23А
БГ11-23
БГ11-24А
БГВ11-24А
БГ11-24
БГ11-25А
БГ11-25
Рабочий объем, см³
5,0
8,0
11,2
16
22,4
29,1
40,0
56,0
80,0
100,0
Номинальная подача, дм³/с (л/мин)
0,09 (5,5)
0,15 (9,0)
0,2 (12)
0,3 (18)
0,44 (26)
0,64 (38)
0,86 (51,5)
1,22 (73,0)
1,75 (105,0)
2,22 (133,0)
Коэффициент подачи не менее, %
82
84
76
78
80
82
89
90
91
92
КПД не менее, %
66
68
54
56
64
68
72
74
76
77
Давление на выходе, МПа (кгс/см²)
номинальное
максимальное
Номинальная мощность при номинальном давлении, кВт
0,36
0,55
0,9
1,3
1,7
2,2
2,9
4,0
5,5
7,1
Номинальная мощность приводного электродвигателя, кВт
0,37
0,55
1,1
1,5
2,2
3,0
4,0
5,5
7,5
Тип электродвигателя
АИР80А4
АИР80В4
АИР90L4
АИР100S4
АИР100L4
АИР112М4
АИР132S4
Масса насосов не более, кг
2,8
4,3
8,7
11,0
16,0
Масса агрегатов с двигателем не более:
серии АИР, кг
серии АИМ (БГВ11-24А), кг
16,0
20,0
25,0
30,0
40,0
42,0
47,0
55,0
86,0
91,0
95,0
Примечания
Параметры указаны для работы насосов (агрегатов) на минеральном масле вязкостью 17-23 мм²/с ( сСт ) при температуре масла (50 ± 4) ºС.
Значения номинальной подачи, коэффициента подачи и КПД указаны при номинальном давлении, номинальной частоте вращения вала насоса (агрегата) и атмосферном давлении 760 ±150 мм pтутного столба.
Допускается отклонение рабочего объема не более ± 5%, уменьшение номинальной подачи и коэффициента подачи не более 3 %, увеличение номинальной мощности насоса (агрегата) не более 10 %.
Структура условного обозначения шестеренчатых насосов БГ11
1
2
-
3
4
5
6
7
Б
Г11
2
5
УХЛ
4
1
Исполнение по виду крепления
Б= агрегат с монтажом на лапах
2
Модель насоса
Г11
3
Группа насоса
2
4
Рабочий объем
1А = 5,0 см³
1 = 8,0 см³
2А = 11,2 см³
2 = 16 см³
3А = 22,4 см³
3 = 29,1 см³
4А = 40 см³
4 = 56 см³
5А = 80 см³
5= 100 см³
5
Направление вращения вала
Без обозначения = правое
Л = левое
Р = реверсивный
6
Климатическое исполнение
У = умеренный климат
ХЛ = холодный климат УХЛ = умеренный и холодный климат
Т = тропический климат
7
Категория размещения
1/2/3/4/5 = категории размещения в соответствии с ГОСТ 15150-69
Габаритные и присоединительные размеры насосов (агрегатов) типа БГ11-2
Габаритные и присоединительные размеры насосов (агрегатов) БГ11

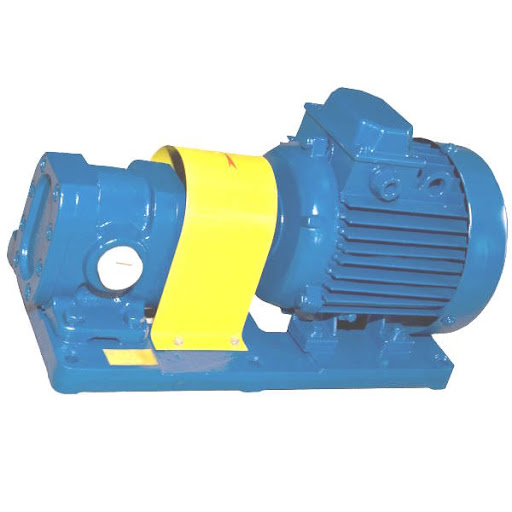

Агрегат БГ11-25А
Агрегат насосный БГ11-25А
Основные параметры шестеренного насоса БГ 11-25 А УХЛ4: — номинальное давление на выходе 2,5 МПа;
— расход рабочей жидкости 105 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 9,5 кВт;
— вес не более 36 кг.
Агрегат БГ11-23А
Агрегат насосный БГ11-23А
Основные параметры шестеренного насоса БГ 11-23 А УХЛ4: — номинальное давление на выходе 2,5 МПа;
— расход рабочей жидкости 26 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 4,4 кВт;
— вес не более 28 кг.
Агрегат БГ11-22А
Агрегат насосный БГ11-22А
Основные параметры шестеренного насоса БГ 11-22 А УХЛ4: — номинальное давление на выходе 2,5 МПа;
— расход рабочей жидкости 12 л/мин;
— номинальная частота вращения 1500 об/мин;
— номинальная мощность 1,5 кВт;
— вес не более 26 кг.
При заказе насосов БГ11-2... используются следующий обозначения: насос шестеренный БГ 11-22, БГ 11-22А, БГ 11-23, БГ 11-23А, БГ 11-24, БГ 11-24А, БГ 11-25, БГ 11-25А.
