Муфты электромагнитные ЭТМ 051, ЭТМ 073, ЭТМ 075, ЭТМ 091, ЭТМ 093, ЭТМ 101, ЭТМ 125
.jpg)
Муфты электромагнитные ЭТМ 051, ЭТМ 073, ЭТМ 075, ЭТМ 091, ЭТМ 093, ЭТМ 101, ЭТМ 125 С Б – сухая, быстродействующая и масляная предназначены для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем. Муфта ЭТМ-051(073,075,091,093,101,125)С,Б сухая и быстродействующая применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.
Габаритные размеры, характеристики муфт ЭТМ 051, ЭТМ 061, ЭТМ 071, ЭТМ 081, ЭТМ 091, ЭТМ 101, ЭТМ 111
.png)
|
Габарит
|
D
|
D1
|
D2
|
остаточный
зазор, мм
|
L
|
l
|
номинальный
передаваемый
момент,
кгс
|
Масса, кг
|
номиналь-ное
напряжение, V
|
|
|
|
ЭТМ 051
|
80
|
79
|
70
|
0.2
|
52
|
19
|
1,6
|
0,88
|
24
|
1,78
|
|
|
ЭТМ 061
|
90
|
89
|
80
|
0.2
|
60
|
24
|
2,5
|
1,43
|
2.00
|
4500
|
|
ЭТМ 071
|
100
|
99
|
90
|
0.25
|
63
|
26
|
4,0
|
2,0
|
2,78
|
4000
|
|
ЭТМ 081
|
110
|
109
|
100
|
0.25
|
70
|
31
|
6,3
|
2,85
|
2,92
|
3500
|
|
ЭТМ 091
|
120
|
118
|
110
|
0.3
|
75
|
28
|
10
|
3,45
|
3,72
|
3000
|
|
ЭТМ 101
|
135
|
133
|
125
|
0.3
|
85
|
34
|
16,0
|
5,48
|
3,8
|
2800
|
|
ЭТМ 111
|
150
|
148
|
140
|
0.3
|
98
|
40
|
25,0
|
7,8
|
5,0
|
2500
|
|
ЭТМ 121
|
170
|
168
|
160
|
0.4
|
115
|
50
|
40,0
|
11,2
|
5,0
|
2200
|
Муфта электромагнитная ЭТМ-073(093)С.Б – предназначена для передачи вращаюшего момента от ведущего вала к ведомому, тип ЭТМ..3С и 3Б применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт. Присутствие балластного зазора в электромагнитным муфтах типа ЭТМ…3 снижает теплопроводность от трущихся фрикционных дисков к магнитному телу муфты, что позволяет применять серию ЭТМ ..3 в более тяжелых условиях. Однако монтаж муфты в узел более трудоемок, а наличие сложной детали – ротор, вызывает удорожание изделия.
Габаритные размеры, характеристики муфт ЭТМ 053, ЭТМ 063, ЭТМ 073, ЭТМ 093, ЭТМ 123
.png)
|
габарит
|
D1
|
D3
|
D2
|
остаточный
зазор,
мм
|
L
|
l
|
номинальный
передаваемый
момент,
кгс
|
масса, кг
|
номинальное
напряжение,
V
|
номинальный ток, А |
Предельная
скорость вращения, об/мин
|
|
ЭТМ 053
|
80
|
79
|
70
|
0.2
|
58
|
19
|
1,6
|
1,10
|
24
|
0,55 |
7000 |
|
ЭТМ 063
|
90
|
89
|
80
|
0.2
|
69
|
24
|
2,5
|
1,68
|
0,65 |
6000 |
|
ЭТМ 073
|
100
|
99
|
90
|
0.25
|
70
|
26
|
4,0
|
2,37
|
1,0 |
5000 |
|
ЭТМ 083
|
110
|
109
|
100
|
0.25
|
78
|
31
|
6,3
|
3,15
|
1,0 |
4500 |
|
ЭТМ 093
|
120
|
118
|
110
|
0.3
|
85
|
28
|
10
|
4,20
|
1,0 |
4000 |
|
ЭТМ 103
|
135
|
133
|
125
|
0.3
|
93
|
34
|
16,0
|
6,38
|
1,3 |
3600 |
|
ЭТМ 113
|
150
|
148
|
140
|
0.3
|
106
|
40
|
25,0
|
9,0
|
1,5 |
3300 |
|
ЭТМ 123
|
170
|
168
|
160
|
0.4
|
121
|
50
|
40,0
|
12,8
|
2,6 |
3000 |
Муфты серии ЭТМ-075(095,125)С.Б предназначены для работы в режиме электромагнитного тормоза.
Габаритные размеры, характеристики муфт ЭТМ 075, ЭТМ 095, ЭТМ 125
|
габарит
|
D2
|
D
|
D1
|
остаточный
зазор
|
L
|
l
|
номинальный
передаваемый
момент
кгс
|
Масса кг
|
номинальное напряжение, В
|
номинальный ток,
А
|
предельная скорость вращения,об/мин |
|
ЭТМ 055
|
70
|
79
|
70
|
0.2
|
52
|
19
|
1,6
|
0,88
|
24
|
0,5 |
5000 |
|
ЭТМ 065
|
80
|
89
|
80
|
0.2
|
60
|
24
|
2,5
|
1,43
|
0,5 |
4500 |
|
ЭТМ 075
|
90
|
99
|
90
|
0.25
|
63
|
26
|
4,0
|
2,0
|
0,65 |
4000 |
|
ЭТМ 085
|
100
|
109
|
100
|
0.25
|
70
|
31
|
6,3
|
2,85
|
0,85 |
3500 |
|
ЭТМ 095
|
110
|
118
|
110
|
0.3
|
75
|
28
|
10
|
3,45
|
0,95 |
3000 |
|
ЭТМ 105
|
125
|
133
|
125
|
0.3
|
85
|
34
|
16,0
|
5,48
|
1,15 |
2800 |
|
ЭТМ 115
|
140
|
148
|
140
|
0.3
|
98
|
40
|
25,0
|
7,8
|
1,1 |
2500 |
|
ЭТМ 125
|
160
|
168
|
160
|
0.4
|
115
|
50
|
40,0
|
11,2
|
1,8 |
2200 |

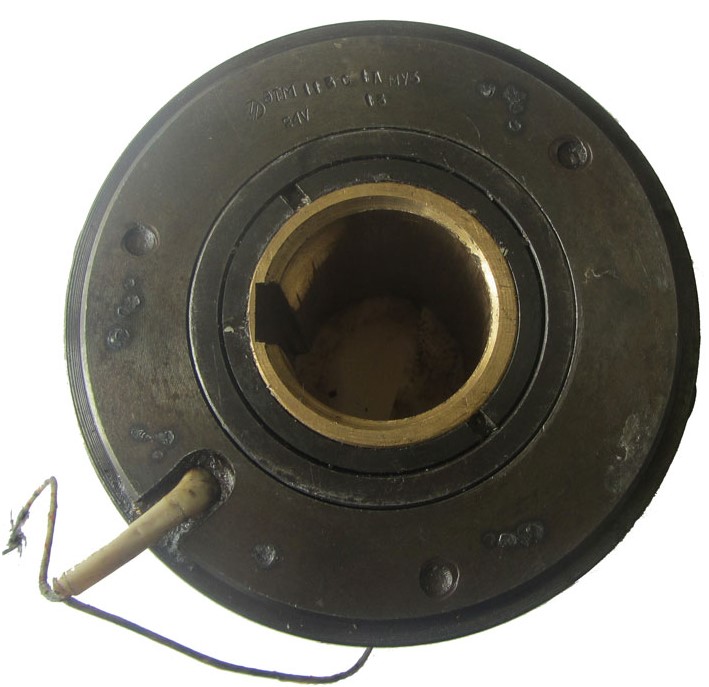

Муфта электромагнитная ЭТМ 073
|
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 073, ЭТМ 073С, ЭТМ 073Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 40 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 15,6 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
Муфта электромагнитная ЭТМ 075
|
.jpg)
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 075, ЭТМ 075С, ЭТМ 075Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 40 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 15,6 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
|
|

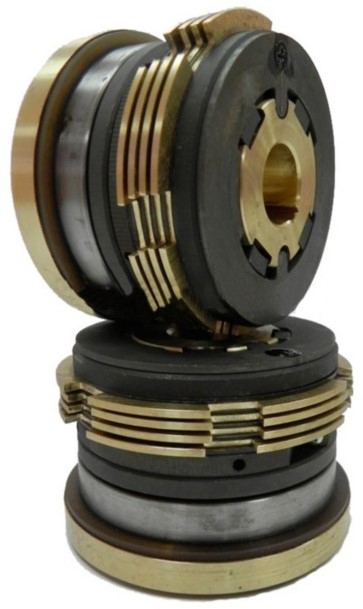

Муфта ЭТМ 051
Муфта электромагнитная ЭТМ 051 С Б
.jpg) |
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 051, ЭТМ 051С, ЭТМ 051Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 16 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 12 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
|
|
|
|
|
Муфта ЭТМ 091
Муфта электромагнитная ЭТМ 091 С Б
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 091, ЭТМ 091С, ЭТМ 091Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 100 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 22,8 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
|
|
|
|
|
Муфта ЭТМ 093
Муфта электромагнитная ЭТМ 093 С Б
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 093, ЭТМ 093С, ЭТМ 093Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 100 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 22,8 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
|
|
|
|
|
Муфта ЭТМ 101
Муфта электромагнитная ЭТМ 101 С Б
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 101, ЭТМ 101С, ЭТМ 101Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 160 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 27,6 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
|
|
|
|
|
Муфта ЭТМ 125
Муфта электромагнитная ЭТМ 125 С Б
|
Основные параметры муфты электромагнитной (электромуфты) ЭТМ 125, ЭТМ 125С, ЭТМ 125Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:
Мпн – 400 Нм / Номинальный передаваемый момент
U – 24 V / Номинальное напряжение катушки
P – 43,2 Вт / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин / Предельная частота вращения
t (0,9) – 0,28 / время нарастания момента до 0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн
|
Пример условного обозначения электромагнитной фрикционной муфты 09 габарита (с номинальным значением передаваемого момента 10 кГм), в бесконтактном исполнении, со шлицевым отверстием второго размера (28x34x6) с посадкой по наружному диаметру, с выводами длиной 500 мм:
Электромагнитная муфта трения ЭТМ 093-1Н.
|
|
|
