Редуктор червячный одноступенчатый Ч100 25 53 предназначен для оптимизации скорости крутящегося момента, а также частоты вращения вала. Устройство универсально. Преимущественно оно используется в качестве комплектующего в машинных приводных системах.

Редуктор Ч-100 (с межосевым расстоянием 100 мм) при непрерывном режиме работы способен передавать вращающий момент на выходном валу до 515 Н.м в пределах передаточных чисел от 8 до 80. Применяется как самостоятельный механизм, так и при компоновке мотор-редуктора МЧ-100.

Условия применения:

- нагрузка постоянная и переменная, одного направления и реверсивная;

- работа с периодическими остановками и длительная до 24 часов в сутки;

- вращение валов в любую сторону;

- температура внешней среды от минус 40 до плюс 50С

- внешняя среда неагрессивная, невзрывоопасная

- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;

- климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Основные технические характеристики Ч 100

Номинальное передаточное число	Ч-100
Номинальное передаточное число	Номинальный крутящий момент на выходном валу, Н.м	КПД
8	488	0,95
10	462	0,91
12,5	437	0,90
16	500	0,88
20	487	0,86
25	475	0,85
31,5	515	0,79
40	488	0,75
50	475	0,74
63	375	0,66
80	355	0,65

Масса редуктора Ч-100 - 57 кг

Габаритные и присоедините размеры редуктора Ч-100

Редуктор	Aw	B	B 1	B 2	B 3	H	H 1	H 2	L	L 1	L 2	L 3	d
Ч-100	100	194	175	140	225	312	100	18	373	240	200	225	19

Присоединительные размеры быстроходного вала редуктора Ч-100:

Редуктор	d	d 1	l	l 1	b	t
Ч-100	32	М20х1,5	80	58	6	17,05

Пример условного обозначения: Редуктор Ч-100-31,5-1-2ВУ3, где

Ч - тип редуктора (червячный одноступенчатый универсальный).

100 - межосевое расстояние, мм.

10 - передаточное число редуктора.

52 - вариант сборки.

1 - вариант расположения червячной пары.

2 - исполнение с лапами со стороны червяка.

В - наличие вентилятора у редуктора.

У - климатическое исполнение.

3 - категория размещения редуктора.

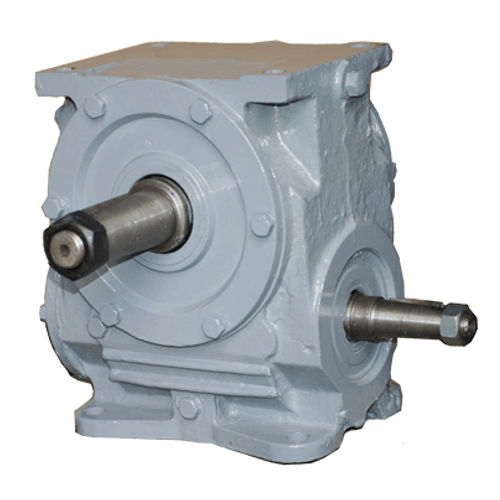

Редуктор Ч100-25-53

Основные параметры редуктора червячного Ч100 25 53:

— тип передачи - червячная;
— количество передаточных ступеней - одна;
— климатическое исполнение - УХЛ4;
— вариант сборки - 53;
— вес не более 57 кг.

Этот же червячный редуктор, в исполнении без лап и без вентилятора имеет такое условное обозначение: Ч-100-10-52-1-1-У3.
