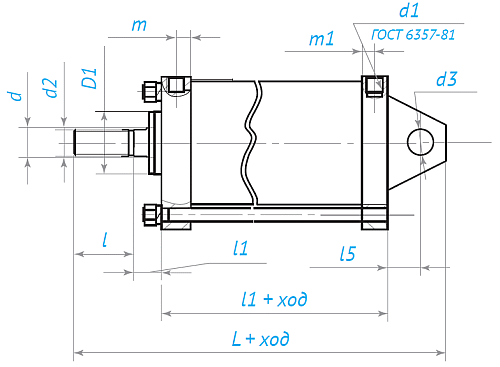

Размеры пневмоцилилиндров 1412-..., 1411-..., 1422-..., 1421-... по ГОСТ 15608-81
Таблица размеров пневмоцилилиндров 1412-..., 1411-..., 1422-..., 1421-... по ГОСТ 15608-81
| Обозначение |
Диам. штока (d) |
Резьба подвода воздуха (d1) |
d2 (резьбы) |
В |
t |
L (резьбы) |
L1 |
L5 |
K4 |
d5 |
d6 |
Ход поршня S |
| наружн. |
внутр. |
нар. |
внутр. |
| 1412-040хS-УХЛ4 |
14 |
|
К 1/4" |
М12х1,25 |
|
55 |
18 |
24 |
|
20 |
24 |
112 |
12 |
25 |
10-400 |
| 1411-040хS-УХЛ4 |
М12х1,5 |
|
| 1412-050хS-УХЛ4 |
18 |
|
К 1/4" |
М16х1,5 |
|
70 |
18 |
32 |
|
24 |
24 |
120 |
12 |
25 |
10-500 |
| 1422-050хS-УХЛ4 |
|
К 1/4" |
|
М12х1,25 |
|
24 |
| 1411-050хS-УХЛ4 |
М12х1,5 |
|
М16х1,5 |
|
32 |
|
| 1421-050хS-УХЛ4 |
М12х1,5 |
|
|
М12х1,25 |
|
24 |
| 1412-063хS-УХЛ4 |
18 |
|
К 1/4" |
М16х1,5 |
|
78 |
30 |
32 |
|
28 |
28 |
124 |
16 |
32 |
10-630 |
| 1422-063хS-УХЛ4 |
|
К 1/4" |
|
М12х1,25 |
|
24 |
| 1411-063хS-УХЛ4 |
М12х1,5 |
|
М16х1,5 |
|
32 |
|
| 1421-063хS-УХЛ4 |
М12х1,5 |
|
|
М12х1,25 |
|
24 |
| 1412-080хS-УХЛ4 |
25 |
|
К 3/8" |
М20х1,5 |
|
92 |
30 |
40 |
|
28 |
33 |
138 |
16 |
32 |
10-800 |
| 1422-080хS-УХЛ4 |
|
К 3/8" |
|
М16х1,5 |
|
32 |
| 1411-080хS-УХЛ4 |
М16х1,5 |
|
М20х1,5 |
|
40 |
|
| 1421-080хS-УХЛ4 |
М16х1,5 |
|
|
М16х1,5 |
|
32 |
| 1412-100хS-УХЛ4 |
25 |
|
К 3/8" |
М20х1,5 |
|
115 |
40 |
40 |
|
28 |
40 |
147 |
25 |
50 |
10-1000 |
| 1422-100хS-УХЛ4 |
|
К 3/8" |
|
М16х1,5 |
|
32 |
| 1411-100хS-УХЛ4 |
М16х1,5 |
|
М20х1,5 |
|
40 |
|
| 1421-100хS-УХЛ4 |
М16х1,5 |
|
|
М16х1,5 |
|
32 |
| 1412-125хS-УХЛ4 |
32 |
|
К 1/2" |
М27х2,0 |
|
140 |
40 |
54 |
|
30 |
40 |
157 |
25 |
50 |
10-1250 |
| 1422-125хS-УХЛ4 |
|
К 1/2" |
|
М24х2,0 |
|
48 |
| 1411-125хS-УХЛ4 |
М18х1,5 |
|
М27х2,0 |
|
54 |
|
| 1421-125хS-УХЛ4 |
М18х1,5 |
|
|
М24х2,0 |
|
48 |
| 1412-160хS-УХЛ4 |
40 |
|
К 1/2" |
М36х2,0 |
|
180 |
55 |
72 |
|
33 |
40 |
165 |
32 |
60 |
10-1600 |
| 1422-160хS-УХЛ4 |
|
К 1/2" |
|
М30х2,0 |
|
60 |
| 1411-160хS-УХЛ4 |
М18х1,5 |
|
М36х2,0 |
|
72 |
|
| 1421-160хS-УХЛ4 |
М18х1,5 |
|
|
М30х2,0 |
|
60 |
| 1412-200хS-УХЛ4 |
40 |
|
К 3/4" |
М36х2,0 |
|
220 |
55 |
72 |
|
40 |
45 |
182 |
32 |
60 |
10-2000 |
| 1422-200хS-УХЛ4 |
|
К 3/4" |
|
М30х2,0 |
|
60 |
| 1411-200хS-УХЛ4 |
М24х1,5 |
|
М36х2,0 |
|
72 |
|
| 1421-200хS-УХЛ4 |
М24х1,5 |
|
|
М30х2,0 |
|
60 |
| 1412-250хS-УХЛ4 |
63 |
|
К 3/4" |
М42х2,0 |
|
275 |
80 |
84 |
|
50 |
60 |
215 |
40 |
80 |
10-2500 |
| 1422-250хS-УХЛ4 |
|
К 3/4" |
|
М42х2,0 |
|
84 |
| 1411-250хS-УХЛ4 |
М24х1,5 |
|
М42х2,0 |
|
84 |
|
| 1421-250хS-УХЛ4 |
М24х1,5 |
|
|
М42х2,0 |
|
84 |
| 1412-320хS-УХЛ4 |
80 |
|
К 1" |
М48х2,0 |
|
345 |
85 |
96 |
|
67 |
80 |
250 |
45 |
100 |
10-2500 |
| 1422-320хS-УХЛ4 |
|
К 1" |
|
М48х2,0 |
|
96 |
| 1411-320хS-УХЛ4 |
М30х2,0 |
|
М48х2,0 |
|
96 |
|
| 1421-320хS-УХЛ4 |
М30х2,0 |
|
|
М48х2,0 |
|
96 |
Пневмоцилиндр ПЦ 1412-160Х0100
.jpg) |
Пневмоцилиндр поршневой 1412-160Х100 УХЛ4
Основные параметры пневмоцилиндра:
— номинальное давление на входе 0,63 МПа;
— диаметр поршня 160 мм.;
— ход поршня 100 мм.;
— крепление пневмоцилиндра к пневмосистеме - на проушине;
— вес не более 9,7 кг.
|
Пример условного обозначения при заказе пневмоцилиндра двухстороннего действия с габаритными и присоединительными размерами по 15608-81, с односторонним штоком, торможением в обе стороны, с конической резьбой для подвода сжатого воздуха, с наружной резьбой штока, в креплением на проушине, диаметром 100 мм и ходом поршня 400 мм, климатического исполнения для районов с умеренным климатом, категория размещения 4:
Пневмоцилиндр 1412-100х0400 УХЛ4 ГОСТ 15608-81.
|
