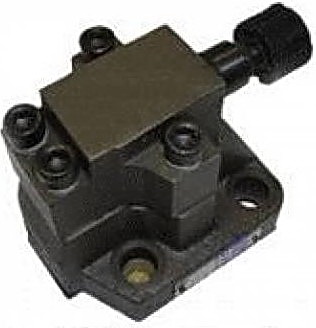

Гидроклапаны предохранительные МКПВ

 Клапаны предохранительные МКПВ 10/3, МКПВ 20/3, МКПВ 32/3 стыкового и трубного монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

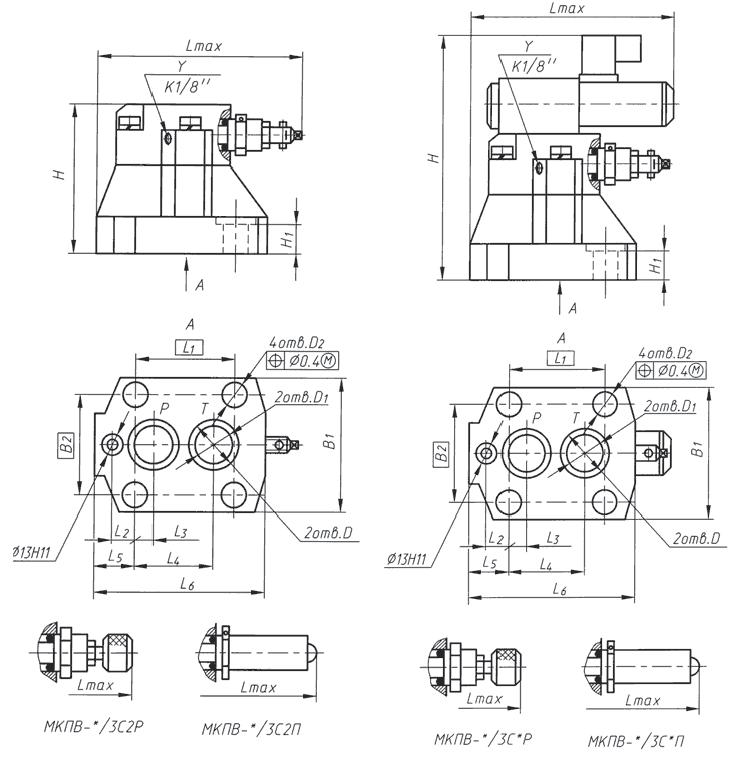

     Предохранительные клапаны давления непрямого действия МКПВ существуют стыкового, трубного монтажа.
     Гидроклапан предохранительный МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом 1РЕ6, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
     Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.

    Основные параметры клапана МКПВ-20/3:

- условный проход - 20мм;
- номинальное давление - 32 МПа;
- присоединение к гидросистеме - стыковое;
- управление - электромагнитное;

    Основные параметры клапана МКПВ-20:

- условный проход - 20 мм;
- номинальное давление - 32 МПа;
- присоединение к гидросистеме - стыковое;
- управление - ручное;
