Пневмораспределители крановые КРу 16.1, КРу 16.2, КРу 16.3, КРу 16.4, КРу 16.5, КРу 16.6, КРу 16.7, КРу 16.8, КРу 16.9, КРу 16.10
.gif)
Распределители крановые пневматические КРу16.1, КРу16.2, КРу16.3, КРу16.4, КРу16.5, КРу16.6, КРу16.7, КРу16.8, КРу16.9, КРу16.10 УХЛ4 с ручным управлением предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах различного назначения. Пневмораспределители крановые КРу16.1(2,3,4,5,6,7,8,9,10) украинского производства являются аналогами пневмораспределителей типа В71-24М(23М,22М)-01(02) и В71-24А(23А,22А), АВ71-22А(23А,24А).
Распределители КРу-16 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло.
Основные характеристики пневмораспределителей
КРу 16.1, КРу 16.2, КРу 16.3, КРу 16.4, КРу 16.5, КРу 16.6, КРу 16.7, КРу 16.8, КРу 16.9, КРу 16.10
| Параметр |
Нормы для типоразмеров |
| КРу16.1 |
КРу16.2 |
КРу16.3 |
КРу16.4 |
КРу16.5 |
КРу16.6 |
КРу16.7 |
КРу16.8 |
КРу16.9 |
КРу16.10 |
| Номинальное давление, МПа |
1,0 |
| Условный проход, мм |
16 |
10 |
16 |
10 |
10 |
16 |
10 |
10 |
6 |
6 |
| Количество линий |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
4 |
4 |
| Количество позиций |
3 |
3 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
| Присоединение к пневмосистеме |
Бок. |
Бок. |
Бок. |
Нижн. |
Бок. |
Нижн. |
Бок. |
Нижн. |
Бок. |
Нижн. |
| Пропускная способность, Кv, м3/ч, не менее |
2,5 |
1,3 |
2,5 |
1,3 |
1,3 |
2,5 |
1,3 |
1,3 |
0,6 |
0,6 |
| Усилие на органе управления, Н, не более |
40 |
| Общая утечка воздуха, см3/мин, не более |
200 |
| Присоединительная резьба по ГОСТ6111-52 |
К1/2" |
К3/8" |
К1/2" |
К3/8" |
К3/8" |
К1/2" |
К3/8" |
К3/8" |
К1/4" |
К1/4" |
| Полный средний ресурс, циклов, не менее |
2*106 |
| Средняя наработка до отказа, циклов, не менее |
1*106 |
| Масса, кг |
0,9 |
0,5 |
ПРИМЕЧАНИЕ:
- вибропрочность и виброустойчивость распределителей соответствуют II степени жесткости по ГОСТ 28988-91.
- при монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм).
- присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются следующим образом:
1 — для подвода воздуха;
2, 4, 6, 8 — для выхода к потребителю;
3 — для выхода в атмосферу.
Габаритные и присоединительные размеры пневмораспределителей КРу-16

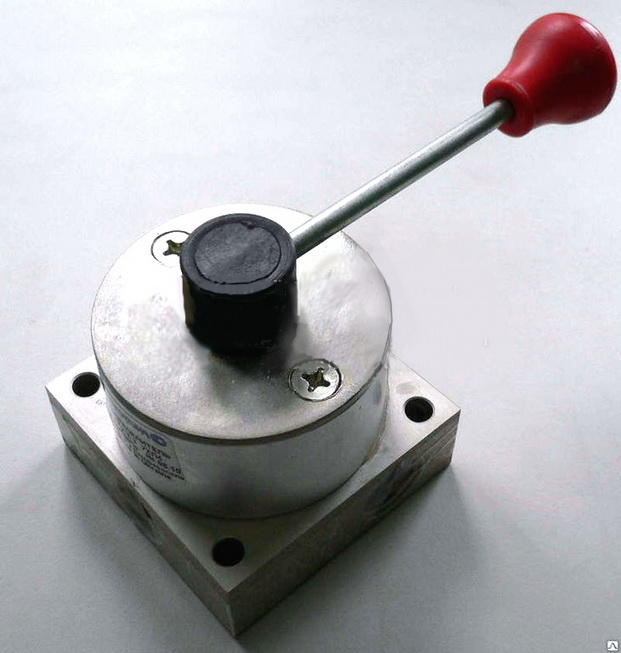

Пневмораспределитель КРу16.1
.jpg) |
Основные параметры распределителя кранового КРу 16.1 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|

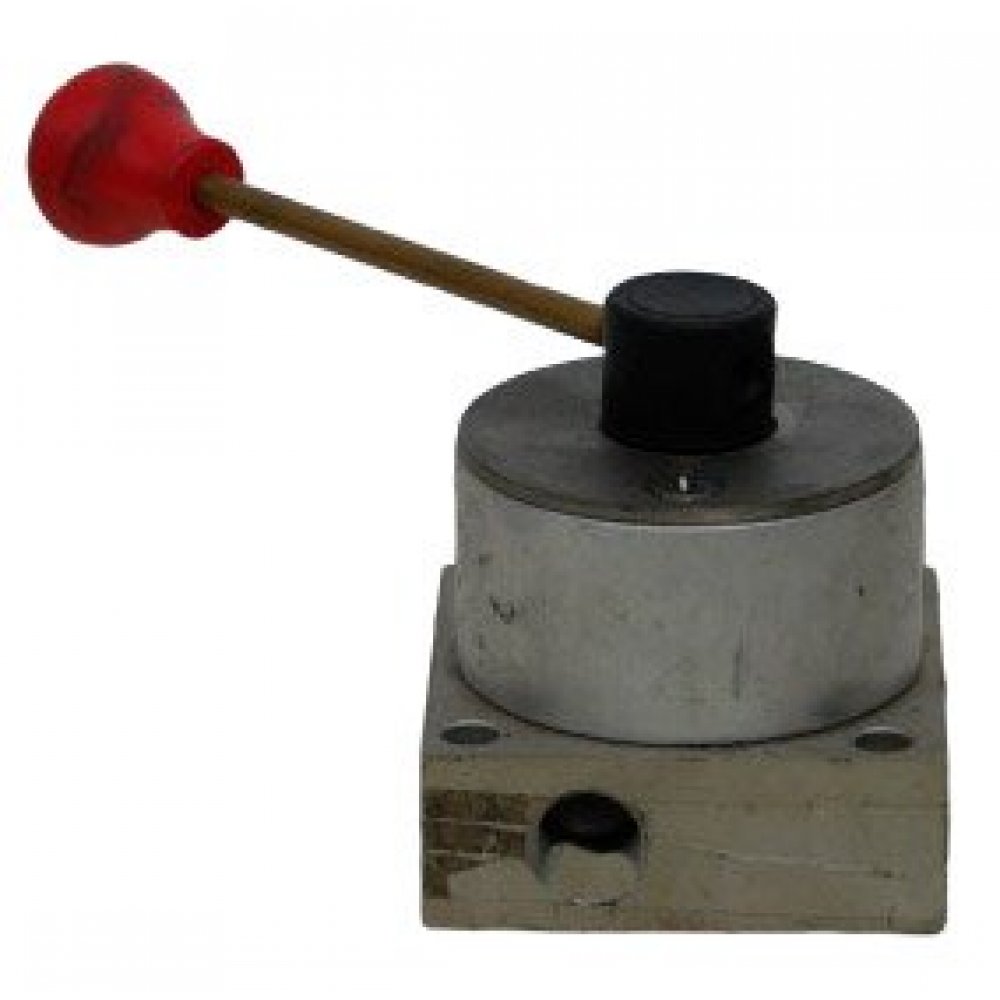

Пневмораспределитель КРу16.2
.jpg) |
Основные параметры распределителя кранового КРу16.2 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
Пневмораспределитель КРу16.3
|
Основные параметры распределителя кранового КРу16.3 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|

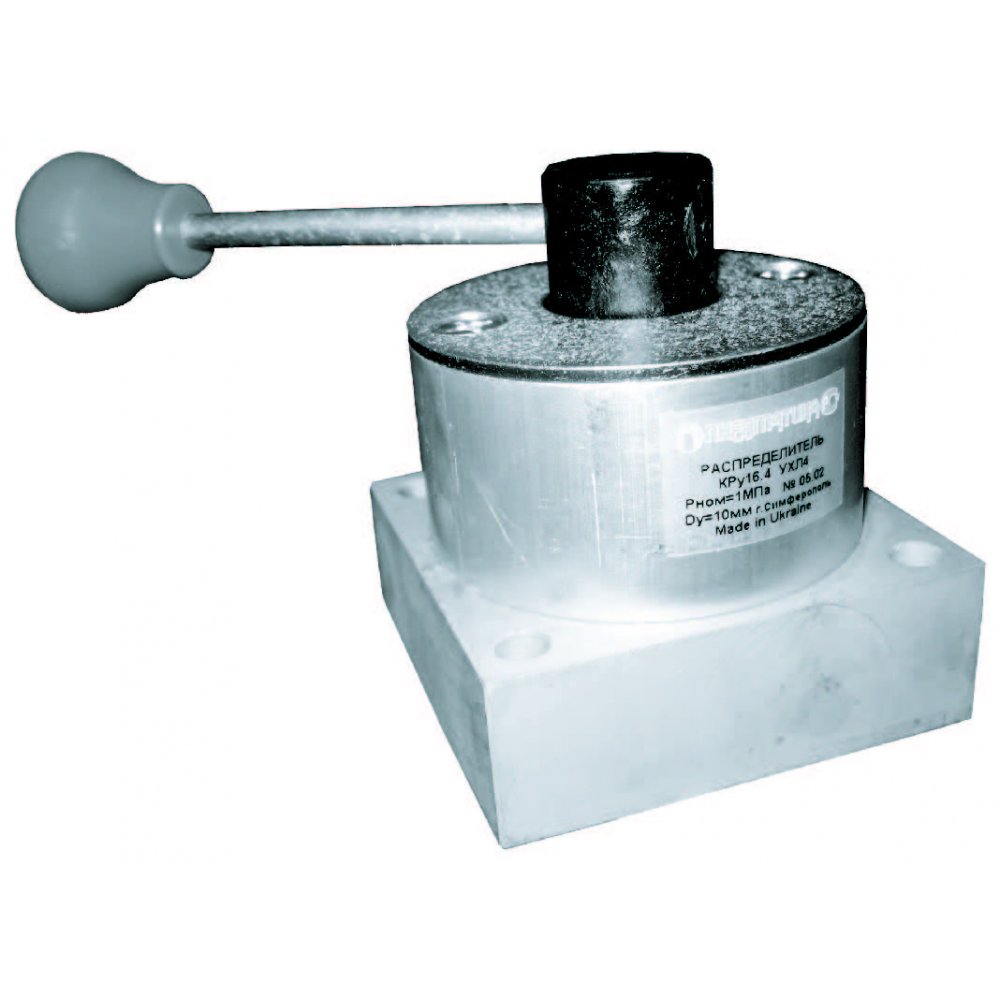

Пневмораспределитель КРу16.4
|
.jpg)
|
Основные параметры распределителя кранового КРу 16.4 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,3;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
Пневмораспределитель КРу16.5
|
Основные параметры распределителя кранового КРу16.5 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
Пневмораспределитель КРу16.6
|
Основные параметры распределителя кранового КРу 16.6 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
Пневмораспределитель КРу16.10
|
|
Основные параметры распределителя кранового КРу 16.10 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -6;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,3;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
Пневмораспределитель КРу16.8
|
|
Основные параметры распределителя кранового КРу 16.8 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 8 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,9;
— общая утечка воздуха, см3/мин, не более 190;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 1,3 кг.;
|
Пневмораспределитель КРу16.9
|
|
Основные параметры распределителя кранового КРу 16.9 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 2,6;
— общая утечка воздуха, см3/мин, не более 150;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 1,5 кг.;
|
Примеры записи условного обозначения:
распределитель крановый, четырехлинейный, двухпозиционный, с условным проходом 16 мм и присоединением к пневмосистеме сбоку, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель крановый КРу 16.3 УХЛ4;
- то же, для распределителя c условным проходом 10 мм и присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.4 УХЛ4;
- то же, для распределителя c условным проходом 6 мм, четырехлинейного, трехходового с присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.10 УХЛ4.
|
|
Пневмораспределитель КРу16-6
Пневмораспределитель КРу16.6
|
Основные параметры распределителя кранового КРу 16.6 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16-8
Пневмораспределитель КРу16.8
|
|
Основные параметры распределителя кранового КРу16.8 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -6;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,3;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16-4
Пневмораспределитель КРу16.4
|
|
Основные параметры распределителя кранового КРу 16.4 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,3;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16-1
Пневмораспределитель КРу16.1
|
Основные параметры распределителя кранового КРу 16.1 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16-10
Пневмораспределитель КРу16.10
|
|
Основные параметры распределителя кранового КРу 16.10 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -6;
— присоединение к пневмосистеме нижнее;
— пропускная способность, Кv, м3/ч, не менее 1,3;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16.5
Пневмораспределитель КРу 16.5
|
Основные параметры распределителя кранового КРу16.5 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К3/8";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16.3
Пневмораспределитель КРу 16.3
|
Основные параметры распределителя кранового КРу16.3 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
|
|
|
|
|
Пневмораспределитель КРу16-2
Пневмораспределитель КРу16.2
|
Основные параметры распределителя кранового КРу16.2 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— количество пневмолиний -4;
— присоединение к пневмосистеме боковое;
— пропускная способность, Кv, м3/ч, не менее 2,5;
— общая утечка воздуха, см3/мин, не более 200;
— присоединительная резьба по ГОСТ6111-52 - К1/2";
— масса распределителя, не более 0,9 кг.;
|
Примеры записи условного обозначения:
распределитель крановый, четырехлинейный, двухпозиционный, с условным проходом 16 мм и присоединением к пневмосистеме сбоку, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель крановый КРу 16.3 УХЛ4;
- то же, для распределителя c условным проходом 10 мм и присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.4 УХЛ4;
- то же, для распределителя c условным проходом 6 мм, четырехлинейного, трехходового с присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.10 УХЛ4.
|
|
|
