    В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
    Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
    Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.

Структура условного обозначения (5,8,12,18,25,35)Г12-3(А)М

Присоединительные размеры пластинчатых насосов (5,8,12,18,25,35)Г12-3...(А)М

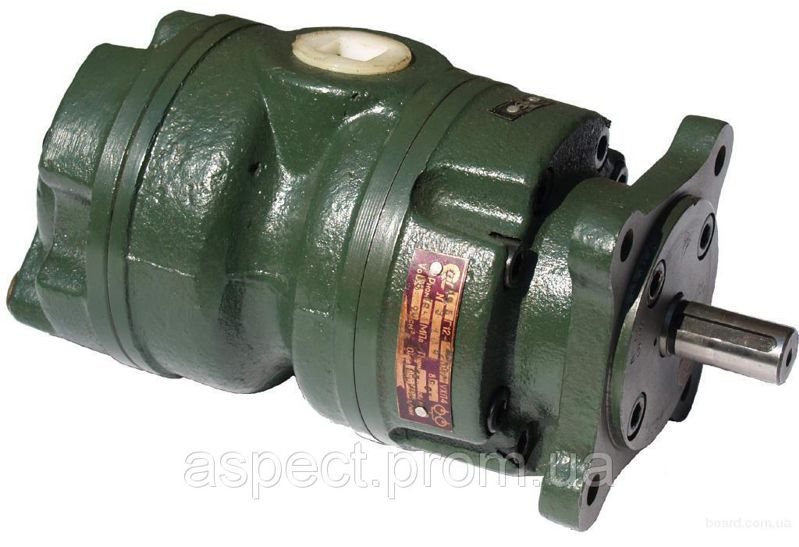

Насос пластинчатый 5Г12-31АМ

Основные параметры насоса 5 Г12-31 А, 5Г12-31АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 5/5 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 2,4 кВт;
— вес не более 17 кг.

Насос пластинчатый 5Г12-31М

Основные параметры насоса 5 Г12-31, 5Г12 31М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 5/8 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 2,7 кВт;
— вес не более 17 кг.

Насос пластинчатый 5Г12-32АМ

Основные параметры насоса 5 Г12-32 А, 5Г12 32АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 5/12 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 3 кВт;
— вес не более 17 кг.

Насос пластинчатый 5Г12-33АМ

Основные параметры насоса 5 Г12-33 А, 5Г12 33АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 5/25 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 4,7 кВт;
— вес не более 17 кг.

Насос пластинчатый 5Г12-33М

Основные параметры насоса 5 Г12-33, 5Г12 33М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 5/35 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 5,4 кВт;
— вес не более 17 кг.

Насос пластинчатый 8Г12-31М

Основные параметры насоса 8 Г12-31, 8Г12 31М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 8/8 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 3,2 кВт;
— вес не более 17 кг.

Насос пластинчатый 8Г12-32АМ

Основные параметры насоса 8 Г12-32 А, 8Г12 32АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 8/12 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 3,5 кВт;
— вес не более 17 кг.

Насос пластинчатый 8Г12-32М

Основные параметры насоса 8 Г12-32, 8Г12 32М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 8/18 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 4,4 кВт;
— вес не более 17 кг.

Насос пластинчатый 8Г12-33АМ

Основные параметры насоса 8 Г12-33 А, 8Г12 33 АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 8/25 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 5,2 кВт;
— вес не более 17 кг.

Насос пластинчатый 8Г12-33М

Основные параметры насоса 8 Г12-33, 8Г12 33 М УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 8/35 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 5,9 кВт;
— вес не более 17 кг.

Насос пластинчатый 12Г12-32АМ

Основные параметры насоса 12 Г12-32 А, 12Г12 32АМ УХЛ4:
— номинальное давление на выходе 6,3 МПа;
— расход рабочей жидкости 12/12 л/мин;
— номинальная частота вращения 960 об/мин;
— номинальная мощность 3,8 кВт;
— вес не более 17 кг.

Пластинчатые (лопастные) насосы 5Г12-31, 5Г12-32, 5Г12-33, 8Г12-31, 8Г12-32, 8Г12-33, 12Г12-32, 12Г12-33, 18Г12-32, 18Г12-33, 25Г12-33, 35Г12-33

Технические характеристики двухпоточных насосов (5,8,12,18,25,35)Г12-3(А)М

Устройство и принцип действия насосов Г12-3 (габарит 1+1)
