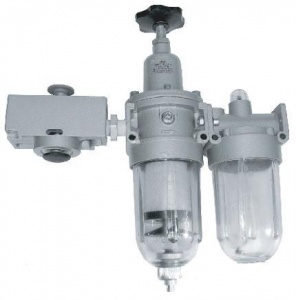

Пневмоблоки подготовки (кондиционирования) воздуха П-БК-01, П-БК-02, П-БК-03, П-БК-04, П-БК-05, П-БК-06, П-БК-07, П-БК-08, П-БК-09, П-БК-10, П-БК-11, П-БК-12, П-БК-13, П-БК-14, П-БК-15, П-БК-16, П-БК-17 разработанные на модульных устройствах П-МК, предназначены для подготовки сжатого воздуха в пневматических приводах и системах промышленного оборудования.

Функциональные элементы, составляющие блоки подготовки воздуха ПБК:

входной вентиль П-МК 07, для ручного соединения и отключения питающей магистрали с пневмосистемой, запорная часть вентиля выполняет также роль обратного клапана;
фильтр-регулятор П-МК 04, для очистки сжатого воздуха от капельной влаги и твердых частиц с тонкостью фильтрации 10; 25; 40 мкм, регулирования и автоматического поддержания давления на выходе;
маслораспылитель П-МК 06;
реле давления П-МК 09, для подачи электрического сигнала на включение/отключение при достижении рабочим давлением заданного уровня, с диапазоном настройки 0,16...1,0 МПа;
манометр;
предохранительный клапан П-КАП 16-2 с диапазоном настройки 0,5...0,7 МПа ;
электромагнитный 3-х линейный пневмораспределитель, для электрического соединение питающей магистрали с пневмосистемой и сброса избыточного давления из пневмосистемы в атмосферу при подаче электрического управляющего сигнала;
клапан безопасности П-МК 08, для ручного соединение питающей магистрали с пневмосистемой и сброса избыточного давления из пневмосистемы в атмосферу.

Состав блоков (кондиционирования) подготовки воздуха ПБК
П-БК01, П-БК02, П-БК03, П-БК04, П-БК05, П-БК06, П-БК07, П-БК08, П-БК09,
П-БК10, П-БК11, П-БК12, П-БК13, П-БК14, П-БК15, П-БК16, П-БК17

Обозначение	Состав
Обозначение	Фильтр- регулятор	Масло распыл.	Входной вентиль	Клапан безопасн. ручной	Клапан безопасн. эл/магн.	Реле давления	Клапан предохр.
Блок П-БК 01.10, П-БК 01.16	Х	-	Х	-	-	-	-
Блок П-БК 02.10, П-БК 02.16	Х	-	-	-	Х	-	-
Блок П-БК 03.10, П-БК 03.16	Х	-	-	-	-	Х	-
Блок П-БК 04.10, П-БК 04.16	Х	-	Х	-	-	Х	-
Блок П-БК 05.10, П-БК 05.16	Х	-	-	-	Х	Х	-
Блок П-БК 06.10, П-БК 06.16	Х	-	-	-	-	Х	Х
Блок П-БК 07.10, П-БК 07.16	Х	-	Х	-	-	Х	Х
Блок П-БК 08.10, П-БК 08.16	Х	-	-	-	Х	Х	Х
Блок П-БК 09.10, П-БК 09.16	Х	Х	-	-	-	-	-
Блок П-БК 10.10, П-БК 10.16	Х	Х	Х	-	-	-	-
Блок П-БК 11.10, П-БК 11.16	Х	Х	-	-	Х	-	-
Блок П-БК 12.10, П-БК 12.16	Х	Х	-	-	-	Х	-
Блок П-БК 13.10, П-БК 13.16	Х	Х	Х	-	-	Х	-
Блок П-БК 14.10, П-БК 14.16	Х	Х	-	-	Х	Х	-
Блок П-БК 15.10, П-БК 15.16	Х	Х	-	-	-	Х	Х
Блок П-БК 16.10, П-БК 16.16	Х	Х	Х	-	-	Х	Х
Блок П-БК 17.10, П-БК 17.16	Х	Х	-	Х	-	-	Х

Обозначение блоков кондиционирования (подготовки) воздуха П-БК

Блок П-БК	-	ХХ	-	ХХ	-	ХХХ	-	ТУ-2-053-0224842-019-90
								Категория размещения

						Климатическое исполнение ГОСТ 15150 (УХЛ, О)

				Величина условного прохода, мм

		Выполненяемая функция

Условное обозначение изделия

Размеры блоков кондиционирования П-БК

Исполнение по выполняемым функциям	Значение
	Усл. проход	Габаритные размеры, мм			D	Масса, кг
		L	B	H
Блок П-БК01.10	10	135	85	360	М16х1,5; К3/8"	2,2
Блок П-БК01.16	16				М22х1,5; К1/2"
Блок П-БК02.10	10	154	85	360	М16х1,5; К3/8"	2,6
Блок П-БК02.16	16				М22х1,5; К1/2"
Блок П-БК03.10	10	120	85	360	М16х1,5; К3/8"	2,2
Блок П-БК03.16	16				М22х1,5; К1/2"
Блок П-БК04.10	10	170	85	360	М16х1,5; К3/8"	2,4
Блок П-БК04.16	16				М22х1,5; К1/2"
Блок П-БК05.10	10	186	85	360	М16х1,5; К3/8"	2,9
Блок П-БК05.16	16				М22х1,5; К1/2"
Блок П-БК06.10	10	120	85	360	М16х1,5; К3/8"	2,4
Блок П-БК06.16	16				М22х1,5; К1/2"
Блок П-БК07.10	10	170	85	360	М16х1,5; К3/8"	2,6
Блок П-БК07.16	16				М22х1,5; К1/2"
Блок П-БК08.10	10	186	85	360	М16х1,5; К3/8"	3,2
Блок П-БК08.16	16				М22х1,5; К1/2"
Блок П-БК09.06	6	110	55	180	М12х1,5; К1/4"	1,0
Блок П-БК09.10	10	170	85	360	М16х1,5; К3/8"	2,4
Блок П-БК09.16	16				М22х1,5; К1/2"
Блок П-БК10.10	10	220	85	360	М16х1,5; К3/8"	2,65
Блок П-БК10.16	16				М22х1,5; К1/2"
Блок П-БК11.06	6	150	78	180	М12х1,5; К1/4"	1,6
Блок П-БК11.10	10	240	85	360	М16х1,5; К3/8"	3,2
Блок П-БК11.16	16				М22х1,5; К1/2"
Блок П-БК12.10	10	202	86	360	М16х1,5; К3/8"	2,7
Блок П-БК12.16	16				М22х1,5; К1/2"
Блок П-БК13.10	10	250	86	360	М16х1,5; К3/8"	3,0
Блок П-БК13.16	16				М22х1,5; К1/2"
Блок П-БК14.10	10	272	86	360	М16х1,5; К3/8"	3,5
Блок П-БК14.16	16				М22х1,5; К1/2"
Блок П-БК15.10	10	202	86	360	М16х1,5; К3/8"	3,2
Блок П-БК15.16	16				М22х1,5; К1/2"
Блок П-БК16.10	10	250	86	360	М16х1,5; К3/8"	3,2
Блок П-БК16.16	16				М22х1,5; К1/2"
Блок П-БК17.06	6	180	55	200	М12х1,5; К1/4"	0,8
Блок П-БК17.10	10	272	86	360	М16х1,5; К3/8"	3,7
Блок П-БК17.16	16				М22х1,5; К1/2"
Блок П-БК17.25	25	550	123	320	М33х1,5; К1"	6,0

При заказе блоков подготовки воздуха П-БК используются следующие обозначения:

Блок кондиционирования сжатого воздуха П-БК 01.10(16), ПБК01.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 02.10(16), ПБК02.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 03.10(16), ПБК03.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 04.10(16), ПБК04.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 06.10(16), ПБК06.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 07.10(16), ПБК07.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 09.10(16), ПБК09.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 10.10(16), ПБК10.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 12.10(16), ПБК12.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 13.10(16), ПБК13.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 15.10(16), ПБК15.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 16.10(16), ПБК16.10(16) ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.10.1084, П-БК 17.10.1684, П-БК 17.10.2584 ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.16.1084, П-БК 17.16.1684, П-БК 17.16.2584 ТУ-2-053-0224842-019-90
Блок кондиционирования сжатого воздуха П-БК 17.25.1084, П-БК 17.25.1684, П-БК 17.25.2584 ТУ-2-053-0224842-019-90
