Электромагнитные муфты ЭТМ 054, ЭТМ 064, ЭТМ 084, ЕТМ 094, ЕТМ 104, ЭТМ 114, ЭТМ 124, ЭТМ 134, ЭТМ 144 бесконтактные
Муфта электромагнитная ЭТМ
|
Муфты электромагнитные (электромуфты) ЭТМ 054 ЭТМ 064 ЭТМ 074 ЭТМ 084 ЭТМ 094 ЭТМ 104 ЭТМ 114 ЭТМ 124 ЭТМ 134 ЭТМ 144 ЭТМ 154 - 1Н 2Н 3Н 1А 2А 3А 1В 2В 3В А1 А2 А3 1М 2М 3М имеют "жесткую" волну на наружных дисках и спиральные маслораспределительные канавки на фрикционных поверхностях, обеспечивающие быстрое и четкое расцепление дисков при отключении муфты, малую величину остаточных моментов и высокие значения вращающего (динамического) момента при механических переходных процессах (разгоне, торможении, реверсировании нагрузки).
Остаточный момент покоя ("момент срыва") составляет 1—1,5 % от передаваемого, остаточный момент вращения 0,2—0,5% (меньшие значения относятся к большим муфтам).
Вращающий момент составляет более 60% от номинального момента.
Конструкция муфт ЭТМ ...4 отличается улучшенным саморазмагничиванием, малым моментом инерции ведомой части (внутренние диски и втулка), повышенным быстродействием и малой температурой перегрева.
Благодаря указанным свойствам муфты серии ЭТМ обеспечивают быстрый разгон (реверс) механизмов под нагрузкой, интенсивное торможение, четкое переключение передач, малые потери на холостом ходу и при правильном выборе и монтаже отличаются долговечностью и надежностью в работе.
По заказу за отдельную плату поставляются запчасти:
- фрикционные диски внутренние ЭТМ...-2-10;
- фрикционные диски наружные ЭТМ...-2-11;
- щёткодержатели ЭМЩ2;
- щётки в сборе Щ2-0-02. |
Технические характеристики муфт ЭТМ-054(064,074,084,094,104,114,124,134,144) изменяются в процессе эксплуатации вследствие износа деталей, главный образом в результате приработке и последующего износа фрикционных дисков, а также зависят от температуры самой муфты и масла. Поэтому параметры новой муфты назначаются в определенным запасом, учитывающим возможное изменение их как в процессе износа, так и вследствие влияния теплового режима муфты, а также целого ряда других эксплуатационных факторов.
Основные параметры муфты электромагнитной ЭТМ
Габарит |
Тип муфты |
Контактная |
Бесконтактная |
Тормозная |
05 |
Муфта ЭТМ052 |
Муфта ЭТМ054 |
Муфта ЭТМ056 |
06 |
Муфта ЭТМ062 |
Муфта ЭТМ064 |
Муфта ЭТМ066 |
07 |
Муфта ЭТМ072 |
Муфта ЭТМ074 |
Муфта ЭТМ076 |
08 |
Муфта ЭТМ082 |
Муфта ЭТМ084 |
Муфта ЭТМ086 |
09 |
Муфта ЭТМ092 |
Муфта ЭТМ094 |
Муфта ЭТМ096 |
10 |
Муфта ЭТМ102 |
Муфта ЭТМ104 |
Муфта ЭТМ106 |
11 |
Муфта ЭТМ112 |
Муфта ЭТМ114 |
Муфта ЭТМ116 |
12 |
Муфта ЭТМ122 |
Муфта ЭТМ124 |
Муфта ЭТМ126 |
13 |
Муфта ЭТМ132 |
Муфта ЭТМ134 |
Муфта ЭТМ136 |
14 |
Муфта ЭТМ142 |
Муфта ЭТМ144 |
Муфта ЭТМ146 |
15 |
Муфта ЭТМ152 |
Муфта ЭТМ154 |
Муфта ЭТМ156 |

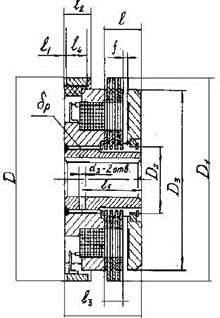

Габаритные и присоединительные размеры муфт ЭТМ контактного исполнения
Габарит
муфты |
Габаритные и присоединительные размеры муфты контактного исполнения (ЭТМ..2) |
DH9 |
Db11 |
D2h8 |
D3 |
Lh11 |
I |
I1 |
I2 |
I3 |
I4 |
I5 |
fход |
d2 |
b2H12 |
n |
nдис* |
hо12 |
Муфта ЭТМ-054 |
80 |
80 |
30 |
70 |
32 |
11 |
1,5 |
13 |
4,9 |
9 |
25 |
1,4 |
3 |
10 |
4 |
3/4 |
5,5 |
Муфта ЭТМ-064 |
90 |
90 |
33 |
80 |
35 |
12,5 |
1,5 |
13 |
5,6 |
9 |
25 |
1,3 |
3 |
12 |
6 |
3/4 |
5,5 |
Муфта ЭТМ-074 |
100 |
110 |
38 |
90 |
38 |
15 |
1,5 |
13 |
7,2 |
9 |
28 |
1,9 |
3 |
12 |
6 |
4/5 |
5,5 |
Муфта ЭТМ-084 |
110 |
110 |
46 |
100 |
43 |
17 |
1,5 |
13 |
7,2 |
9 |
32 |
3,8 |
4 |
12 |
6 |
4/5 |
5,5 |
Муфта ЭТМ-094 |
120 |
120 |
51 |
110 |
45 |
19 |
1,5 |
13 |
8,8 |
9 |
35 |
2,2 |
4 |
16 |
6 |
5/6 |
5,5 |
Муфта ЭТМ-104 |
135 |
135 |
57 |
125 |
52 |
22 |
1,5 |
13 |
11 |
9 |
40 |
3,2 |
4 |
16 |
6 |
5/6 |
5,5 |
Муфта ЭТМ-114 |
150 |
150 |
67 |
140 |
60 |
23,5 |
1 |
14,5 |
11 |
10 |
48 |
3,5 |
4 |
16 |
8 |
5/6 |
5,5 |
Муфта ЭТМ-124 |
170 |
170 |
77 |
160 |
68 |
27 |
1 |
17 |
13 |
12 |
55 |
4,1 |
4 |
20 |
8 |
6/7 |
5,5 |
Муфта ЭТМ-134 |
190 |
190 |
95 |
180 |
78 |
32,5 |
1 |
19 |
18 |
14 |
60 |
3,1 |
5 |
20 |
8 |
6/7 |
5,5 |
Муфта ЭТМ-144 |
215 |
215 |
105 |
200 |
90 |
37,5 |
1 |
20,5 |
21 |
16 |
72 |
4,0 |
5 |
20 |
8 |
7/8 |
8 |
|
Размеры посадочных отверствий электромуфт ЭТМ
ГабаритУКР./ПНР |
Размеры, мм |
Шлицевое посадочное отверстие по ГОСТу 1139-58 |
Гладкое посадочное отверстие |
1й ряд |
2й ряд |
3й ряд |
1й ряд |
2й ряд |
3й ряд |
d |
b |
d+t1 |
d |
b |
d+t1 |
d |
b |
d+t1 |
ЭТМ-054 |
D6*18/21*22/25A3*U4 |
-- |
-- |
20/22 |
4/5 |
21,8/24,3 |
18/20 |
5/6 |
20,3/22,8 |
16/18 |
5/5 |
18,3/20,3 |
ЭТМ-064 |
D6*21*25A3*U4 |
D6*18*22A3*U4 |
-- |
22 |
5 |
24,3 |
20 |
6 |
22,8 |
18 |
5 |
20,3 |
ЭТМ-074 |
D6*26*30A3*U4 |
D6*21*25A3*U4 |
D6*18*22A3*U4 |
25 |
6 |
27,8 |
22 |
6 |
24,8 |
20 |
6 |
22,8 |
ЭТМ-084 |
D6*28*34A3*U4 |
D6*26*30A3*U4 |
D6*21*25A3*U4 |
30 |
8 |
33,3 |
25 |
8 |
28,3 |
22 |
6 |
24,8 |
ЭТМ-094 |
D8*36*40A3*U4 |
D6*28*34A3*U4 |
D6*26*30A3*U4 |
35 |
10 |
38,3 |
30 |
8 |
33,3 |
25 |
8 |
28,3 |
ЭТМ-104 |
D8*42*46A3*U4 |
D8*36*40A3*U4 |
D6*28*34A3*U4 |
40 |
12 |
43,4 |
35 |
10 |
38,3 |
30 |
8 |
33,3 |
ЭТМ-114 |
D8*46*54A3*U4 |
D8*42*46A3*U4 |
D8*36*40A3*U4 |
50 |
14 |
53,8 |
40 |
12 |
43,3 |
35 |
10 |
38,3 |
ЭТМ-124 |
D8*56*65A3*U4 |
D8*46*54A3*U4 |
D8*42*46A3*U4 |
60 |
14 |
63,8 |
50 |
14 |
53,8 |
40 |
12 |
43,3 |
ЭТМ-134 |
D8*62*72A3*U4D10*72*82A3*U4 |
D8*56*65A3*U4D8*62*72A3*U4 |
D8*46*54A3*U4D8*56*65A3*U4 |
7080 |
1416 |
73,884,3 |
6070 |
1816 |
64,474,9 |
5060 |
1414 |
53,864,4 |
ЭТМ-144 |
D10*72*82A3*U4D10*82*92A3*U4 |
D8*62*72A3*U4D10*72*82A3*U4 |
D8*56*65A3*U4D8*62*72A3*U4 |
8090 |
1618 |
84,394,4 |
7080 |
2018 |
74,985,4 |
6070 |
1816 |
64,474,9 |
ЭТМ-154 |
D10*82*92A3*U4 |
D10*72*82A3*U4 |
D8*62*72A3*U4 |
90 |
18 |
94,4 |
80 |
22 |
85,4 |
70 |
20 |
74,9 |
Структура условного обозначения муфт ЭТМ
ЭТМ |
|
09 |
|
4 |
- |
0 |
|
Н |
|
5 |
|
УХЛ4 |
|
|
|
|
|
|
|
|
|
|
|
Климатическое исполнение и категория размещения
|
|
Длина выводов в дециметрах (для ЭТМ...4)
|
|
Условное обозначение вида отверстия:
А - гладкие посадочные отверстия
Н - шлицевые отверстия, отцентрированные по наружному диаметру
В - шлицевые отверстия, отцентрированные по внутреннему диаметру
|
|
Условное обозначение размера отверстия:
смотри таблицы ниже (0 - специальное, оговаривается при заказе)
|
|
Исполнение:
2 - контактная
4 - бесконтактная
6 - тормозная
|
|
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
|
|
Серия электромагнитных муфт трения
|
Установка муфты ЭТМ
При встройке муфт ЭТМ...4 необходимо обеспечить фиксацию их в осевом направлении путем упора торцов втулки в соседние детали, расположенные на валу, с помощью проставочных шайб или втулок. Для муфт ЭТМ...2 и ЭТМ...4 внутренняя стенка поводка должна быть расположена от торца муфты на расстоянии не менее 4-10 мм (большие расстояния для больших муфт). Соосность поводка и втулки следует выдерживать в пределах 0,01-0,03 мм, а биение токоподводящего кольца после установки вала с муфтой в опоры не более 0,02-0,О4 мм в зависимости от размера муфты.
При встройке муфт ЭТМ...4 щёткодержатель желательно монтировать в расточке стенки или крышки корпуса узла. Возможна также установка с помощью фланцевого стакана с подшипниками на валу или парный монтаж двух катушкодержателей на общем стакане. Стаканы следует удерживать от проворачивания.
Муфты ЭТМ...6 могут устанавливаться с креплением фланца к стенке узла как передней, так и задней плоскостью.
Все муфты могут устанавливаться на вертикальных валах якорем вниз, а малые муфты (габариты 05..08) также якорем вверх. В первом случае значения максимально допустимой скорости и теплорассеивающей способности снижаются до 70-80 % во втором - до 40-50 %.
Следует избегать погружения муфт, особенно типа ЭТМ...2, в масло.
|
Муфта ЭТМ 114
Муфта электромагнитная ЭТМ 114
|
Основные параметры электромуфты ЭТМ 114 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:114
- Напряжение:24 В
- Вес:6.1 кг
- Гарантия:1 год
|
|
|
|
|
Муфта ЭТМ 064
Муфта электромагнитная ЭТМ 064
|
Основные параметры электромуфты ЭТМ 064 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:064
- Напряжение:24 В
- Вес:1.2 кг
- Гарантия:1 год
|
|
|
|
|
Муфта ЭТМ 134
Муфта электромагнитная ЭТМ 134
|
Основные параметры электромуфты ЭТМ 134 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:134
- Напряжение:24 В
- Вес:14.5 кг
- Гарантия:1 год
|
|
|
|
|
Муфта ЭТМ 094
Муфта электромагнитная ЭТМ 094
|
Основные параметры электромуфты ЭТМ 094 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:094
- Напряжение:24 В
- Вес:3.4 кг
- Гарантия:1 год
|
|
|
|
|
Муфта ЭТМ 084
Муфта электромагнитная ЭТМ 084
|
Основные параметры электромуфты ЭТМ 084 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:084
- Напряжение:24 В
- Вес:3.1 кг
- Гарантия:1 год
|
|
|
|
|
Муфта ЭТМ 054
Муфта электромагнитная ЭТМ 054
|
Основные параметры электромуфты ЭТМ 054 - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3, 1В, 2В, 3В:
- Артикул:054
- Напряжение:24 В
- Вес:1 кг
- Гарантия:1 год
|
Пример условного обозначения электромагнитной фрикционной муфты 09 габарита (с номинальным значением передаваемого момента 10 кГм), в бесконтактном исполнении, со шлицевым отверстием второго размера (28x34x6) с посадкой по наружному диаметру, с выводами длиной 500 мм:
Электромагнитная муфта ЭТМ-094-1Н.
то же со специальным отверстием:
Электромагнитная муфта ЭТМ-094-1А.
|
|
|
