Пневмораспределители В64-13М(23М), В64-14М(24М), В64-15М(25М), В63-13М(14М,15М), ПВ64-23М(24М,25М,15М)

Пневмораспределители БВ64-13М, БВ64-14М, БВ64-15М с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с двухсторонним электромагнитным управлением, пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневматических приводах общего и специального назначения.

Пневмораспределители В64-23М, В64-24М, В64-25М с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с односторонним электромагнитным управлением, пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневматических приводах общего и специального назначения.

Пневмораспределители В63-13М, В63-14М, В63-15М с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с односторонним и двухсторонним пневмоуправлением и пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневматических приводах общего и специального назначения.

Пневмораспределители ПВ64-23М, ПВ64-24М, ПВ64-25М, ПВ64-13М, ПВ64-14М, ПВ64-15М с одно- и двухсторонним электроуправлением изготовляются соответственно со стыковым присоединениями к пневмолиниям.

В настоящее время распределители В63-13М(23М,14М,24М,15М,25М), В64-13М(14М,15М,23М,24М), ПВ64-23М(24М,13М,14М), ПВ63-13М(23М,24М,13М,14М) НЕ ВЫПУСКАЮТСЯ и заменяются пневмораспределителями В64-...А-03, В64-...А-05, В63-...А (см. таблицу подбора аналогов ниже) с аналогичным присоединением и функциональным назначением.

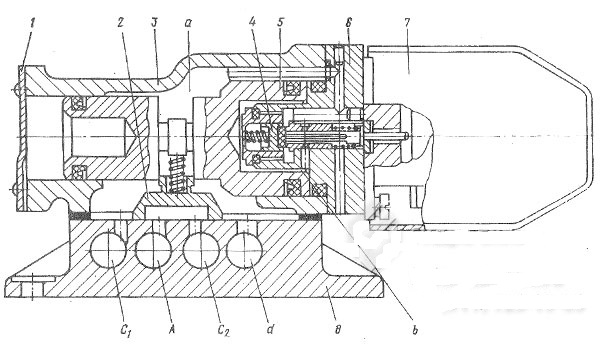

На рисунке ниже показаны устройство и принцип работы пневмораспределителей БВ64-...М, В64-...М, В63-...М, ПВ64-2...М. Электромагнит 1 изображен в выключенном положении, полость б соединяется с атмосферой. Вследствие наличия результирующей силы, направленной вправо, дифференциальный поршень 2 с золотником 3 занимает правое крайнее положение и соединяет отверстия: Ц₁ с П, а Ц₂ с А. При включении электромагнита 1 его якорь втягивается, открывает клапан 4, сообщает полость 6 с давлением и отсекает выход в атмосферу. Изменяется направление результирующей силы, действующей на поршень, который вместе с золотником 3 переместится влево и соединит отверстия: Ц₁ с А, а Ц₂ с П.

Ниже приведена фотография пневмораспределителя В64-23М снятого с производства и пневмораспределителя В64-33А-03, который производят современные заводы пневматического оборудования.

   Основные параметры распределителя В64 23М (В64-23А-03) УХЛ4:

— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое 3/8 дюйма;
— возврат золотника - пневматический;
— вес не более 3,4 кг.

   Основные параметры распределителя В64 24М (В64-24А-03) УХЛ4:

— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое 1/2 дюйма;
— возврат золотника - пневматический;
— вес не более 3,5 кг.

   Основные параметры распределителя В63 13М (В63-13А) УХЛ4:

— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 1,9;
— присоединение к пневмолиниям - резьбовое 3/8 дюйма;
— возврат золотника - пневматический;
— вес не более 1,8 кг.

   Основные параметры распределителя В63 14М (В63-14А) УХЛ4:

— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 2,8;
— присоединение к пневмолиниям - резьбовое 1/2 дюйма;
— возврат золотника - пневматический;
— вес не более 1,9 кг.

   Основные параметры распределителя В63 15М (В63-15А) УХЛ4:

— номинальное давление на входе 0,63 МПа;
— пропускная способность Кv, м³/мин, не менее 5,0;
— присоединение к пневмолиниям - резьбовое 3/4 дюйма;
— возврат золотника - пневматический;
— вес не более 2,9 кг.
