Регуляторы расхода МПГ55-12М, МПГ55-14М, МПГ55-15М с предохранительным клапаном
.jpeg)
Регуляторы расхода (потока) МПГ 55-12 М, МПГ 55-14 М, МПГ 55-15 М УХЛ4 предназначены для поддержания установленной скорости перемещения рабочих органов гидросистем независимо от нагрузки и ограничения давления в напорной линии.
Основные характеристики регулятора МПГ55-1:
Регуляторы потока М(А,Б)ПГ55-1М имеют предохранительный клапан для ограничения давления в рабочей магистрали соответственно 6,3, 10, 20 МПа в зависимости от исполнения.
Регуляторы потока МПГ 55-12, МПГ 55-14, МПГ 55-15 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.
Технические характеристики дросселей МПГ55-12, МПГ55-14, МПГ55-15
| Обозначение |
Ду, мм |
Ном. давление на входе, МПа |
Макс. давление на выходе, МПа |
Диапазон регулировки давления, МПа |
Ном. расход на входе, л/мин |
Ном. расход на выходе, л/мин |
Масса, кг |
| МПГ55-12(М) |
10 |
6,3 |
10,0 |
1,0-10,0 |
30,0 |
25,0 |
4,0 |
| МАПГ55-12М |
10,0 |
12,0 |
2,0-12,5 |
| МБПГ 55-12(М) |
20,0 |
24,0 |
3,0-24,0 |
| 2МДПГ 55-12(М) |
32,0 |
38,0 |
5,0-38,0 |
| МПГ55-14М |
16 |
6,3 |
10,0 |
1,0-10,0 |
110,0 |
100,0 |
7,9 |
| МАПГ 55-14(М) |
10,0 |
12,5 |
2,0-12,5 |
| МБПГ55-14М |
20,0 |
24,0 |
3,0-24,0 |
| 2МДПГ55-14М |
32,0 |
38,0 |
5,0-38,0 |
8,6 |
| МПГ 55-15М |
20 |
6,3 |
10,0 |
1,0-10,0 |
215,0 |
200,0 |
16,4 |
| МАПГ55-15(М) |
10,0 |
12,5 |
2,0-12,5 |
| МБПГ 55-15М |
20,0 |
24,0 |
3,0-24,0 |
| 2МДПГ 55-15М |
32,0 |
38,0 |
5,0-38,0 |
17,4 |

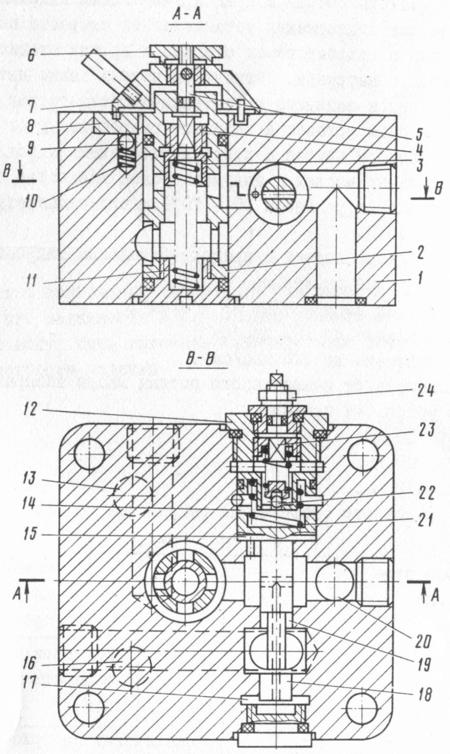

Устройство и принцип действия МПГ55-12, МПГ55-14, МПГ55-15
.jpg)
Регуляторы расхода МПГ55-1_М (трехлинейные), регуляторы расхода МПГ55-2_М МПг55-3_М и ПГ-62 (двухлинейные) предназначены для поддержания установленной скорости перемещения рабочих органов в гидросистемах станков и других машин.
Регуляторы расхода М(А,Б)ПГ55-1_М имеют предохранительный клапан для ограничения давления в рабочей магистрали соответственно 6,3, 10, 20 МПа в зависимости от исполнения.
Регуляторы расхода МПГ55-3 и МПГ55-2М не имеют предохранительного клапана.
Регуляторы расхода МПГ55-З_М имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении.
Регуляторы расхода ПГ55-62 с распределителем и обратным клапаном имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении и дополнительный золотник, управляющийся от кулачка, что позволяет механически отключать и включать регулятор расхода в работу.
Регулятор расхода масла типа МПГ 55-__ устанавливается в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.
Регулятор расхода масла типа МПГ 55-__ работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.
Структура условного обозначения: Х МПГ55-2 Х М ХХ, где Х—исполнение по прочности: без индекса нормальная прочность; 2-повышенная прочность;
МПГ55-2 —тип регулятора;
Х —условный проход:
2 –Ду 10мм,
4 –Ду 16мм,
3 –Ду 20мм;
М —модернизированный;
ХХ —климатическое исполнение и категория размещения (УХЛ4 либо О 4).
Примечание:
иногда индекс «М» может отсутствовать в обозначении регуляторов расхода, тем не менее, даже при отсутствии индекса «М» конструкция регулятора считается модернизированной.
Пример условного обозначения: МПГ55-22М УХЛ4, МПГ55-34М УХЛ4.
Для регуляторов типа МПГ55-1..М структура условного обозначения аналогична, но добавочный буквенный индекс обозначает ограничение по давлению в рабочей магистрали:
–без индекса =6,3 МПа;
–«А» =10 МПа;
–«Б» =20 МПа;
–«Д» =32 МПа (только для регуляторов повышенной прочности).
Пример условного обозначения: МПГ55-12М УХЛ4, МАПГ55-14М УХЛ4, 2МДПГ55-15М УХЛ4.

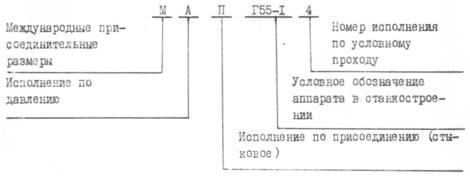

Структура условного обозначения дросселей МПГ55-1
.jpg)
|
|
Регулятор расхода МПГ55-12
Регулятор расхода МПГ55-12М
.jpg) |
Основные параметры регулятора потока с предохранительным клапаном МПГ 55-12 М, МПГ55-12, МПГ55-12М УХЛ4:
— условный проход 10 мм;
— расход рабочей жидкости 25 л/мин;
— давление на входе 20 МПа;
— перепад давления на дросселе регулятора расхода не менее 0,25 МПа;
— давление настройки 6,3 МПа;
— вес не более 4 кг.
|
|
|
|
|
|
Регулятор расхода МПГ55-14
Регулятор расхода МПГ55-14М
.jpg) |
Основные параметры регулятора потока с предохранительным клапаном МПГ 55-14 М, МПГ55-14, МПГ55-14М УХЛ4:
— условный проход 16 мм;
— расход рабочей жидкости 100 л/мин;
— давление на входе 20 МПа;
— перепад давления на дросселе регулятора расхода не менее 0,25 МПа;
— давление настройки 6,3 МПа;
— вес не более 7,5 кг.
|
|
|
|
|
|
Регулятор расхода МПГ55-15
Регулятор расхода МПГ55-15М
|
|
Основные параметры регулятора потока с предохранительным клапаном МПГ 55-15 М УХЛ4:
— условный проход 20 мм;
— расход рабочей жидкости 200 л/мин;
— давление на входе 20 МПа;
— перепад давления на дросселе регулятора расхода не менее 0,25 МПа;
— давление настройки 6,3 МПа;
— вес не более 17 кг.
|
Пример условного обозначения регулятора расхода рабочей жидкости с предохранительным клапаном, с условным проходом 10 мм, с номинальным давлением на входе 6,3 МПа, с диапазоном регулировки давления от 1 до 10 МПа, с номинальным расходом рабочей жидкости на входе/выходе 30/25 л/мин, для районов с умеренным и холодным климатом, категория размещения 4:
Регулятор расхода МПГ55-12 УХЛ4.
|
|
|
Страницы: 1
|
