Пневмоблоки подготовки воздуха П-Б16.21, П-Б16.31, П-Б1-16/10, П-ППВМ 16-24, П-БК-17

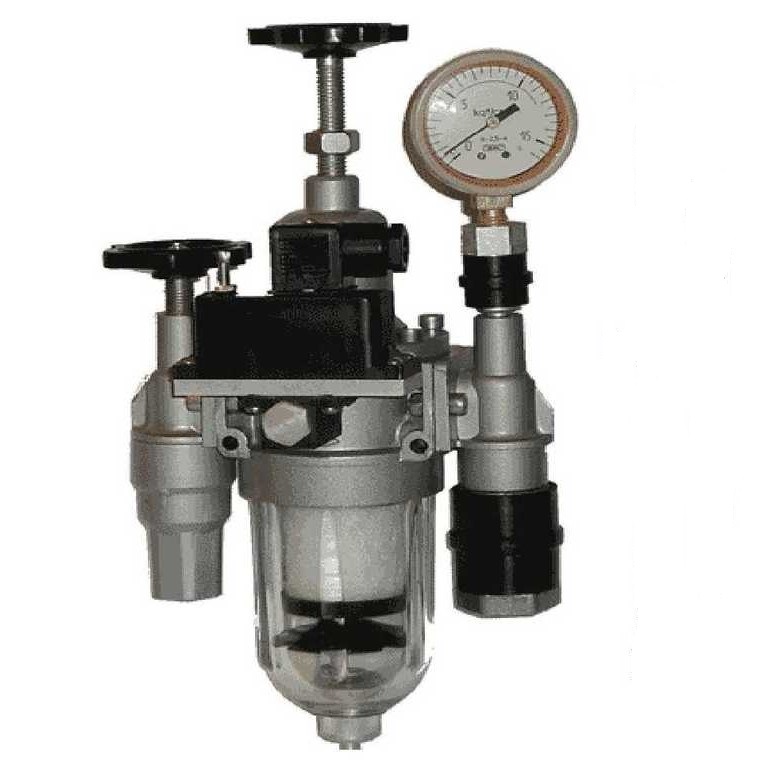

Пневмоблок ПБ16.31

Блоки подготовки воздуха П-Б16-21 (ПБ16.21, П-Б 16.21), П-Б16-31 (ПБ16.31, П-Б-16.31), П-Б1 16/10 (ПБ1 16/10)-12(11,21,22), П-ППВМ-16-24, П-БК-17.25 УХЛ4 предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.

Блоки П-Б16.21(31) и ПБ1-16/10-12(11,21,22) применяются в пневмосистемах, работающих при давлении сжатого воздуха 0,16 до 1,0 МПа, класс загрязненности которого должен быть не грубее 12 класса по ГОСТ 17433-80. Напряжение питания электроцепи блока должно быть не более 220В при питании переменным током частотой 50-60 Гц и 24В при питании постоянным током. Сила тока должна быть не более 1,6А для переменного и 4,0А для постоянного тока.

Диапазон настройки реле давления 0,14-0,63 МПа (1,4-6,3 кгс/см2).

Блоки ПБ16.31(21), ПБ1-16 10, П ППВМ 16 24 изготавливаются с условным проходом 16мм и полуавтоматическим удалением конденсата следующих исполнений (по выполняемым функциям):

1-очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, визуальный контроль величины давления, удаление конденсата;

2-отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;

3-отключение системы от питания, очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, насыщение сжатого воздуха смазочным материалом, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха.

Пневмоблок подготовки воздуха ПБ 16.21 содержит - входной вентиль, фильтр-регулятор, манометр, реле давления, выпускной клапан, клапан отключения манометра.

Пневмоблок подготовки воздуха ПБ 16.31 содержит - входной вентиль, фильтр-регулятор, манометр, реле давления, маслораспылитель, выпускной клапан, клапан отключения манометра.

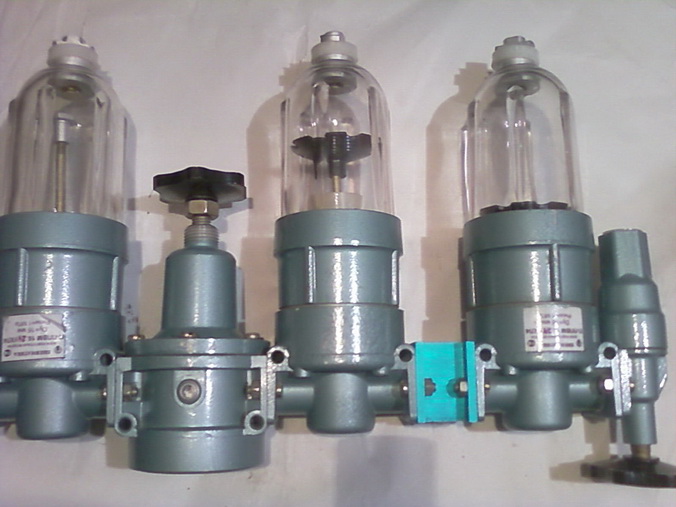

Пневмоблок П-Б1-16/10

Характеристики пневмоблоков подготовки воздуха П-Б 16.21, П-Б 16.31

Параметр	Нормы для типоразмеров
Параметр	П-Б16.21	П-Б16.31
Присоединение	К1/2"	К1/2"
Номинальное давление, МПа (кгс/см2)	1,0 (10)
Диапазон настройки давления на выходе, МПа (кгс/см2)	0,05 - 0,9 (0,5 - 9,0)
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см2), м3/мин: - номинальный: - минимальный:	1,25 0,2
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см ), не более	0,06 (0,6)	0,1 (1,0)
Степень влагоотделения, %, не менее	92	92
Абсолютная тонкость фильтрации, мкм	40
Диапазон подачи масла при расходе сжатого воздуха, капель/мин, не менее: - номинальный: - минимальный:	-	0,5 - 40 0,5 - 15
Изменение редуцированного давления на выходе блока при изменении давления на входе с 1 МПа (10 кгс/см ) до давления настройки, но не ниже 0,2 МПа (2 кгс/см ) при расходе воздуха, равном 5% от номинального, МПа (кгс/см ), не более	0,02 (0,2)
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см ), не более	0, 06 (0,6)	0,1 (1,0)
Номинальная вместимость резервуара для сбора конденсата, см3 , не менее	70	70
Номинальная вместимость резервуара для масла, см3 , не менее	-	200
Диапазон настройки давления, МПа (кгс/см )	0,14 - 0,63 (1,4 - 6,3)
Погрешность срабатывания реле давления, %, не более	±10
Зона нечувствительности реле давления, %, не более	20
Масса, кг, не более	2,2	2,8

Характеристики пневмоблоков П-ППВМ 10-14, П-ППВМ 10-24 и П-ППВМ 16-14, П-ППВМ 16-24

Параметры	Типоразмеры
	П-ППВМ-10-14	П-ППВМ-16-14	П-ППВМ-10-24	П-ППВМ-16-24
Условный проход, мм	10	16	10	16
Номинальное давление, МПа	1,0
Минимальное давление, МПа	0,1
Диапазон настройки давления, МПа	0,05 - 0,09
Степень очистки, %, не менее	-		99,9
Абсолютная тонкость фильтрации, мкм	5		0,5
Расход воздуха, Kv , при 0,63 МПа, м³/мин, не менее	1,25
Габаритные размеры, мм, не более: длина L ширина В высота Н	350 125 300		425 125 300
Масса	3,5		3,5

Характеристики блоков подготовки воздуха П-Б1-16/10-11(12,21,22)

Параметр	ПБ1-16/10
Присоединение	К1/2"
Номинальное давление, МПа (кгс/см²)	1,0 (10)
Диапазон настройки давления на выходе, МПа (кгс/см²)	0,05 - 0,9 (0,5 - 9,0)
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см²), м³/мин: - номинальный: - минимальный:	1,25 0,2
Степень влагоотделения, %, не менее	92
Абсолютная тонкость фильтрации, мкм	40
Номинальная вместимость резервуара для сбора конденсата, см³ , не менее	70
Диапазон настройки давления, МПа (кгс/см²)	0,14 - 0,63 (1,4 - 6,3)
Погрешность срабатывания реле давления, %, не более	±10
Зона нечувствительности реле давления, %, не более	20

Обозначение пневмоблоков подготовки воздуха П-Б 16.21, П-Б 16.31

П-Б16	-	Х	-	X	-	X	-	4
								Категория размещения

						Климатическое исполнение ГОСТ 15150 (УХЛ, О)

				Вид присоединительной резьбы: 1 - коническая; 3 - метрическая

		Выполняемые функции: 2 - отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование, автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха; 3 - отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание и визуальный контроль величины давления, удаление конденсата, выпуск воздуха при отключении, подача электросигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха, насыщение воздуха смазочным материалом.

Условное обозначение изделия

Состав, устройство и работа П-ППВМ и его составных частей

     Устройство очистки сжатого воздуха П-ППВМ представляет собой блок, собранный из модульных устройств с унифицированными присоединительными размерами: вентиля с обратным клапаном 1, фильтра-влагоотделителя 2, коллектора 3 с пробкой 4, фильтра осушителя 5, пневмоклапана редукционного 6, фильтра тонкой очистки 7 (в исполнении с классом загрязненности 1 фильтр тонкой очистки не входит).
При закрытии вентиля 1 осуществляется перекрытие входного канала. При открытие вентиля 1 подается давление на вход фильтра влагоотделителя 2. При открытом вентиле обратный клапан предотвращает обратные потоки воздуха и разгерметизацию устройства.
     Фильтр влагоотделитель 2 является аппаратом центробежного действия, в котором под давлением центробежных сил происходит отделение влаги, масла и механических примесей. Очищенный таким образом сжатый воздух, проходя дополнительно через фильтрующий элемент, поступает на вход коллектора 3, имеющего сверху отверстие К 1/2", закрытое пробкой 4, предназначенное для дополнительного отбора сжатого воздуха после фильтра-влагоотделителя.
     Фильтр-осушитель 5 является фильтром смешанного контактно-центробежного действия, в котором поступающий в фильтр воздух проходит через специальные фильтрующие элементы, далее через закручивающее устройство, и затем уже осушенный поступает на вход пневмоклапана редукционного 6, где происходит редуцирование давления сжатого воздуха, величина которого устанавливается винтом 15.
     Фильтр тонкой очистки 7 является фильтром контактного действия, в котором поступающий в фильтр воздух проходит через многослойный фильтрующий элемент. В фильтре 7 происходит окончательная очистка сжатого воздуха.
     В фильтре-влагоотделителе 2 в прозрачном стакане 9 установлен полуавтоматический 10 или автоматический 11 конденсатоотводчик. Полуавтоматический отводчик работает следующим образом. При наличии давления в стакане 9 отводчик запирается на резиновое кольцо, осуществляя герметизацию стакана. При сбросе давления в стакане, отводчик открывается и отделенный конденсат сливается через резьбовое отверстие М8х1. При повторной подаче давления в стакан отводчик запирается.
     При необходимости слива конденсата под давлением на отводчике имеется приводное кольцо 12, которое необходимо переместить вверх до упора.
     Автоматический конденсатоотводчик 11 поплавкового типа закрывается при наличии давления в стакане 9. По мере накопления отделенного конденсата поплавок всплывает и под давлением осуществляется сброс отделенного конденсата через сливное отверстие М10х1.
     По мере слива конденсата дренажное отверстие автоматического конденсатоотводчика закрывается. При отсутствии давления в стакане 9 отделенный конденсат сливается через открывающееся дренажное отверстие.
     Автоматический конденсатоотводчик может устанавливаться только в фильтре-влагоотделителе 2.
     Полуавтоматический отводчик может устанавливаться как в фильтре-влагоотделителе 2, так и в фильтре-осушителе 5 и в фильтре тонкой очистки 7.

Порядок установки П-ППВМ 16.14 и П-ППВМ 16.24:

Устройство может устанавливаться в любом месте при условии соответствия условиям эксплуатации
Вертикальная ось стакана 9 должна располагаться вертикально. Для устройства с автоматическим конденсатоотводчиком отклонение от вертикали не должно превышать 5°.
Порядок установки устройства:
- выньте полиэтиленовые заглушки из входного и выходного отверстий;
- заверните манометр 13, снимаемый для транспортировки, в пневмоклапан редукционный 6;
- закройте вентиль 14 входного клапана 1;
- при помощи шпилек (или болтов) закрепите П-ППВМ на вертикальной стенке, используя отверстия 6,6 мм так, что бы обеспечить требования пунктов 1 и 2.
- подведите давление сжатого воздуха к входному отверстию;
- после подачи давления к входному отверстию вентиля с обратным клапаном 1 откройте вентиль 14;
- оставляя выход устройства П-ППВМ 16-24(14) открытым, осуществите продувку устройства сжатым воздухом в течение 1 мин. давление не более 0,16 МПа и верните вентиль 14 в исходное положение;
- подсоедините к выходному отверстию входной патрубок пневмопривода (пневмосистемы); - регулировочным винтом 15 пневмоклапана редукционного установите необходимый уровень давления, контролирую его по манометру 13, регулировочный винт застопорите контргайкой 16.
При необходимости осуществления организованного отвода отделенного конденсата, используйте резьбовые отверстия в конденсатоотводчиках.

Пневмоблок П-ППВМ 10.24

Блок подготовки воздуха П-ППВМ 10-24

Основные параметры пневмоблока П-ППВМ-10-24 УХЛ4:
— условный проход 10 мм;
— Диапазон настройки давления, МПа - 00,5 - 0,9;
— давление на входе 1 МПа;
— Степень очистки, %, не менее - 99,9;

— вес не более 3,5 кг.

Пневмоблок П-Б16.21

Пневмоблок подготовки воздуха ПБ16-21 (П-Б 16 21)

Основные параметры блока подготовки воздуха П Б 16 21, ПБ16 21 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 4,7 кг.

Пневмоблок П-Б16.31

Пневмоблок подготовки воздуха ПБ16-31 (П-Б 16 31)

Основные параметры блока подготовки воздуха П Б 16 31, ПБ16 31 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 4,7 кг.

Пневмоблок П-Б1-16/10-22

Пневмоблок подготовки воздуха П-Б1-16/10-22

Основные параметры блока подготовки воздуха П Б1 16/10 22 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

Пневмоблок П-Б1-16/10-21

Пневмоблок подготовки воздуха П-Б1-16/10-21

Основные параметры блока подготовки воздуха П Б1 16/10 21 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

Пневмоблок П-Б1-16/10-11

Пневмоблок подготовки воздуха П-Б1-16/10-11

Основные параметры блока подготовки воздуха П Б1 16/10 11 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

Пневмоблок П-БК 17

Блок подготовки воздуха П-БК 17.25

— Пневмоблоки П-БК 17 25 УХЛ4 предназначены для подготовки сжатого воздуха в пневматических приводах и отключения пневмосистемы магистрали и выпуска сжатого воздуха из пневмосистемы..

— Пневмоблок ПБК-17.16 (D=1/2") и пневмоблок ПБК-17.10 (D=3/8") (размер D см. ниже на чертежах) состоят из маслораспылителя ПМК-06, фильтра регулятора с регулировочным винтом и полуатоматическим конденсатоотводчиком ПМК-04 и трёхлинейного пневмораспределителя П-МК-08.

— Пневмоблок ПБК-17.25 (D=1") (размер D см. ниже на чертежах) состоит из маслораспылителя ПМК-06, фильтра влагоотделителя ПМК-01, редукционного клапана П-КРМ-112-25 и трёхлинейного пневмораспределителя П-МК-08.
— Пневмоблок ПБК-17.06 (D=1/4") (размер D см. ниже на чертежах) состоит из маслораспылителя ПМК-06, фильтра регулятора с регулировочным винтом и полуатоматическим конденсатоотводчиком ПМК-04 и пневмораспределителя П-РК-3.3.
— Манометры МТ-2И для блоков П-БК поставляются отдельно.

Пневмосхема блоков П-БК17.25

Пневмоблок П-ППВМ 16.24

Пневмоблок П-ППВМ 16-24

Основные параметры пневмоблока П-ППВМ-16-24 УХЛ4:
— условный проход 16 мм;
— Диапазон настройки давления, МПа - 00,5 - 0,9;
— давление на входе 1 МПа;
— Степень очистки, %, не менее - 99,9;

— вес не более 3,5 кг.

Пневмоблок П-Б1-16/10-12

Пневмоблок подготовки воздуха П-Б1-16/10-12

Основные параметры блока подготовки воздуха П Б1 16/10 12 УХЛ4:
— номинальное давление на входе 1 МПа;
— условный проход 16 мм;
— расход воздуха, номинальный 1,25 м³/мин;

— степень влагоотделения, не мене 92%;

— вес не более 5,5 кг.

Пример условного обозначения устройства подготовки сжатого воздуха П-ППВМ, с условным проходом 16 мм, класс загрязненности воздуха 0, коническая присоединительная резьба К1/2", климатическое исполнение - умеренные климат:

- устройство подготовки сжатого воздуха П-ППВМ 16.24 УХЛ4.
