— Клапаны предохранительные Г52-22(23,24,25), АГ52-22(23,24,25), БГ52-22(23,24,25), ПГ52-22(23,24,25), АПГ52-22(23,24,25), БПГ52-22(23,24,25) представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.
— Клапаны Г52-22(23,24,25), ПГ52-22(23,24,25) работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).

Схема применения клапанов Г52-2, ПГ52-2

Параметры гидроклапанов предохранительно-переливных (П)Г52-2

Марка гидроклапана	Условный проход	Диапазон регулировки, МПа	Номинальный расход, л/мин	Присоединение
Клапан Г52-22	12	0,3...6,3	20	3/8"
Клапан АГ52-22	12	0,5...10,0	20	3/8"
Клапан БГ52-22	12	1,0...20,0	20	3/8"
Клапан ПГ52-22	12	0,3...6,3	20	стыковое
Клапан АПГ52-22	12	0,5...10,0	20	стыковое
Клапан БПГ52-22	12	1,0...20,0	20	стыковое
Клапан Г52-23	16	0,3...6,3	40	1/2"
Клапан АГ52-23	16	0,5...10,0	40	1/2"
Клапан БГ52-23	16	1,0...20,0	40	1/2"
Клапан ПГ52-23	16	0,3...6,3	40	стыковое
Клапан АПГ52-23	16	0,5...10,0	40	стыковое
Клапан БПГ52-23	16	1,0...20,0	40	стыковое
Клапан Г52-24	20	0,3...6,3	80	3/4"
Клапан АГ52-24	20	0,5...10,0	80	3/4"
Клапан БГ52-24	20	1,0...20,0	80	3/4"
Клапан ПГ52-24	20	0,3...6,3	80	стыковое
Клапан АПГ52-24	20	0,5...10,0	80	стыковое
Клапан БПГ52-24	20	1,0...20,0	80	стыковое
Клапан Г52-25	32	0,3...6,3	160	1 1/4"
Клапан АГ52-25	32	0,5...10,0	160	1 1/4"
Клапан БГ52-25	32	1,0...20,0	160	1 1/4"
Клапан ПГ52-25	32	0,3...6,3	160	стыковое
Клапан АПГ52-25	32	0,5...10,0	160	стыковое
Клапан БПГ52-25	32	1,0...20,0	160	стыковое

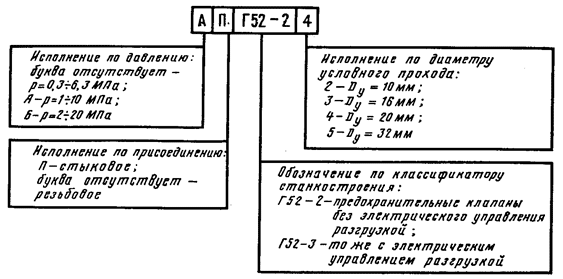

Структура условного обозначения гидроклапанов Г52

Гидроклапан предохранительный БПГ52-22

Основные параметры клапана БПГ 52-22:

- условный проход 10 мм;
- присоединение в систему стыковое;
- диапазон регулировки 0,9...22 МПа ;
- номинальный расход рабочей жидкости 20 л/мин;
- масса гидроклапана 1,5 кг.

Клапан предохранительный Г52-23

Основные параметры гидроклапана Г 52-23:

- условный проход 16 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,3...6,3 МПа ;
- номинальный расход рабочей жидкости 40 л/мин;
- масса гидроклапана 3,5 кг.

Гидроклапан БГ52-24

Основные параметры клапана предохранительного БГ 52-24:

- условный проход 20 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,9...20 МПа ;
- номинальный расход рабочей жидкости 80 л/мин;
- масса гидроклапана 4,5 кг.

Клапан ПГ52-24

Основные параметры гидроклапана предохранительного ПГ 52-24:

- условный проход 20 мм;
- присоединение в систему - стыковое;
- диапазон регулировки 0,3...6,3 МПа ;
- номинальный расход рабочей жидкости 80 л/мин;
- масса гидроклапана 4,5 кг.

Варианты маркировки клапанов Г52-2, ПГ52-2:

Гидроклапан Г-52-22, АГ-52-22, БГ-52-22, ПГ-52-22, АПГ-52-22, БПГ-52-22, Г52-23, АГ-52-23, БГ52-23, ПГ52-23, АПГ52-23, БПГ52-23, Г52-24, АГ52-24, БГ52-24, ПГ-52-24, АПГ52-24, БПГ52-24, Г-52-25, АГ52-25, БГ52-25, ПГ52-25, АПГ52-25, БПГ-52-25.
