Насосы смазочные плунжерные (лубрикаторы) С17М-12, С18М-12, С17М-11, С18М-11
|
.jpg)

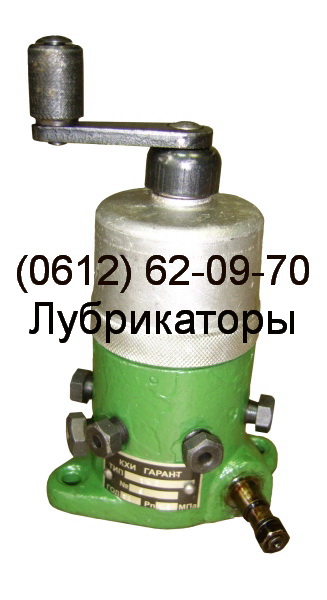

Насос С18М-11
|
Насосы смазочные плунжерные многоотводные (лубрикаторы) С18-11 (С18М-11), С18-12 (С18М-12), С17-11 (С17М-11), С17-12 (С17М-12), 206, 212, 112, 106 УХЛ4 предназначены для подачи смазочного материала к трущимся поверхностям с давлением до 1,6 МПа.
Насосы С17(М),С18(М)-11(12) работают на минеральных маслах вязкостью 10-400 мм²/с (сСт) при температуре масла и окружающей среды от 1°C до 40°С и тонкостью фильтрации 25 мкм.
|
.jpg)
Насос С18М-12
|
Технические характеристики насосов С17-11(12), С18-12(11)
|
Наименование
|
Аналог
|
Объем, см³
|
Подача, л/мин
|
Давление, Мпа
|
Вес, кг
|
|
С17-11
|
206
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С17-12
|
212
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С18-11
|
106
|
0,08
|
0,04
|
1,6
|
1,5
|
|
С18-12
|
112
|
0,08
|
0,04
|
1,6
|
1,5
|
|
206
|
С17-11
|
0,08
|
0,04
|
1,6
|
1,5
|
|
212
|
С17-12
|
0,08
|
0,04
|
1,6
|
1,5
|
|
106П
|
С18-11
|
0,08
|
0,04
|
1,6
|
1,5
|
|
|
С18-12
|
0,08
|
0,04
|
1,6
|
1,5
|
Таблица аналогов насосов С17М-11(12), С18М-11(12)
|
Исполнение
|
Вид привода
|
Число отводов
|
Направление
вращения
|
Обозначение исполнения до введения стандарта
|
|
106П
|
Механический с ручной подкачкой
|
6
|
Правое
|
C18M-11
|
|
106Л
|
Левое
|
ЛС18М-11
|
|
112П
|
12
|
Правое
|
С18М-12
|
|
112Л
|
Левое
|
ЛС18М-12
|
|
206
|
Ручной
|
6
|
Любое
|
С17М-11
|
|
212
|
12
|
С17М-12
|
Габаритные и присоединительные размеры лубрикаторов С18, С17
Структура условного обозначения лубрикаторов
.jpg)
|
|
|
Насос С18М-11 (106)
Насос смазочный - лубрикатор С18М-11, С18-11, 106
.jpg) |
Основные параметры насоса плунжерного смазочного (лубрикатора) С18-11, С18М-11, 106 П,Л:
- количество отводов -6;
- номинальное давление 1,6 МПа;
- номинальный расход рабочей жидкости 0,04 л/мин;
- масса насоса - не более 1,3 кг.
|
|
|
|
|
|
Насос С17М-11 (206)
Насос смазочный - лубрикатор С17М-11, С17-11, 206
|
Основные параметры насоса плунжерного смазочного (лубрикатора) С17-11, С17М-11, 206 П,Л:
- количество отводов -6;
- номинальное давление 1,6 МПа;
- номинальный расход рабочей жидкости 0,04 л/мин;
- масса насоса - не более 1,3 кг.
|
|
|
|
|
|
Насос С18М-12 (112П, 112Л, 112)
Насос смазочный - лубрикатор С18М-12, С18-12, 112П
|
Основные параметры насоса плунжерного смазочного (лубрикатора) С18-12, С18М-12, 112 П,Л:
- количество отводов -12;
- номинальное давление 1,6 МПа;
- номинальный расход рабочей жидкости 0,04 л/мин;
- масса насоса - не более 1,3 кг.
|
|
|
|
|
|
Насос С17М-12 (212)
Насос смазочный - лубрикатор С17М-12, С17-12, 212
|
Основные параметры насоса плунжерного смазочного (лубрикатора) С17-12, С17М-12, 212 П,Л:
- количество отводов -12;
- номинальное давление 1,6 МПа;
- номинальный расход рабочей жидкости 0,04 л/мин;
- масса насоса - не более 1,3 кг.
|
Пример условного обозначения насоса плунжерного для смазки, давление на выходе 1,6 МПа, направление вращения вала правое, модернизированный, рабочий объём 0,08 см³, климатическое исполнение для районов с умеренным и холодным климатом категория размещения - вентилируемые помещения, без прямого попадания лучей света и пыли ГОСТ 15150-69:
насос плунжерный для смазки С18М-12 УХЛ4.
|
|
|
